   Простейший 100-ваттный УМЗЧ
    Главная -> Статьи -> Полупроводниковые усилители низкой частоты -> Простейший 100-ваттный УМЗЧ


<< Назад в раздел   Распечатать Дата добавления: 2008-02-18 | Просмотров: 12735

Благодаря применению составных (Дарлингтоновских) мощных транзисторов 100-ваттный УМЗЧ удалось выполнить всего на пяти транзисторах, три из которых - маломощные.

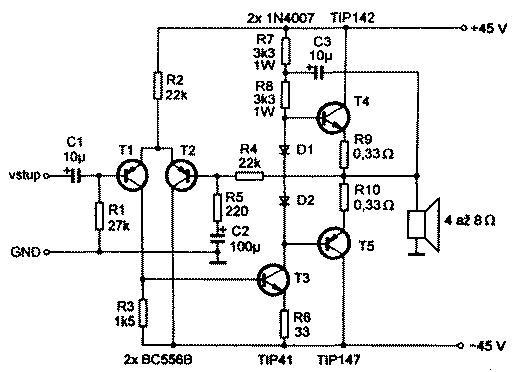

Cxema

Режим класса В транзисторов выходного каскада задается диодами D1, D2, поэтому усилитель не требует налаживания. Вольтодобавка через СЗ в разделенную коллекторную нагрузку R7R8 транзистора ТЗ значительно улучшает линейность и перегрузочную способность этого каскада усиления напряжения без увеличения напряжения питания. Входной дифференциальный каскад поддерживает «нуль» на выходе и замыкает цепь общей ООС по переменному току.


Добавил:  Павел (Admin)
Автор:  Властимил Хавлиш
