   Мостовая схема включения TDA2005
    Главная -> Статьи -> Полупроводниковые усилители низкой частоты -> Мостовая схема включения TDA2005


<< Назад в раздел   Распечатать Дата добавления: 2008-01-27 | Просмотров: 13021

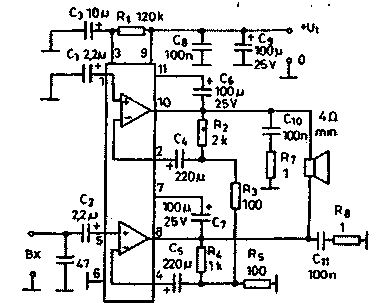

Микросхему стереофонического усилителя звуковых частот TDA2005 можно использовать в мостовой схеме как моноусилитель с удвоенной выходной мощностью. Обе половины усилителя постоянного тока имеют одинаковую схему. В этой схеме выходной сигнал "нижней" части через делитель (R4, R5) и R3 "приводит в движение" верхнюю часть.


Так как R3=R5 и R2=2R4, усиление схемы Ku=4R4/R5. Поскольку минимальный импеданс нагрузки каждой половины усилителя составляет 2 Ом, в диагональ моста (между выходными точками) можно включить, самое малое, динамик на 4 Ом. Поэтому при напряжении питания (U1) например 16В максимальная выходная мощность будет 18-20 Вт. Как видно, теперь нет необходимости в выходных конденсаторах большой емкости: в обеих выходных .точках присутствуют хорошо согласованные, идентичные напряжения, и, следовательно, разность потенциалов между клеммами громкоговорителя в состоянии покоя минимальна.


Добавил:  Павел (Admin)
Автор:  Hobby Elektronika, N7,1996. Перевод А. Вольского
