   Дверной звонок "Патриот"
    Главная -> Статьи -> Бытовая электроника -> Дверной звонок "Патриот"


<< Назад в раздел   Распечатать Дата добавления: 2008-01-16 | Просмотров: 7998


Очередной гипермегадевайс на микроконтроллере.

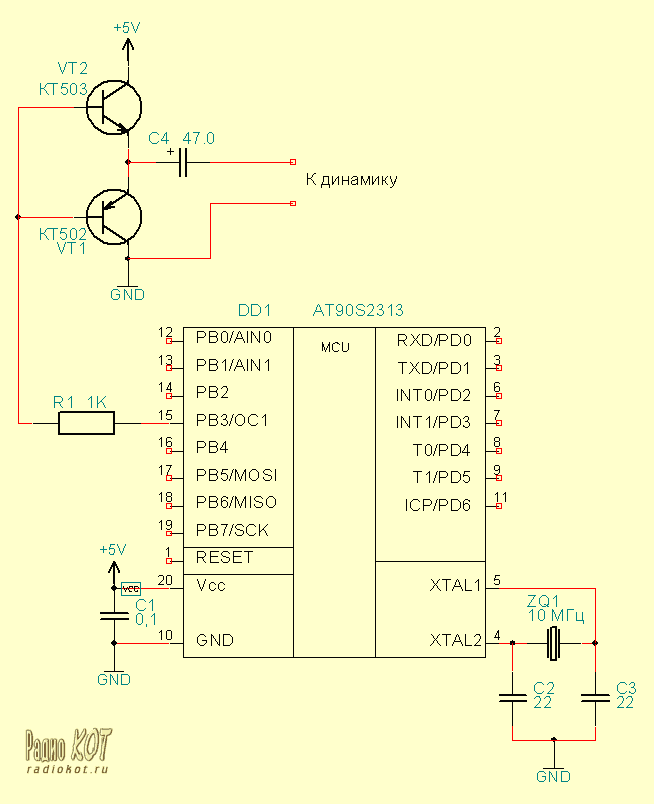

Вот схема:

Схема дверного звонка

Сложного вообще ничего. К выходу этой схемы можно подключать любой динамик сопротивлением от 4-х Ом до бесконечности. В принципе, можно просто включить между 15 ногой микросхемы и землей высокоомный динамик (больше 1 кОм) - и спокойно слушать.

А вот и исходник программы контроллера.
patriot.asm

Смотрим в текст программы. Ищем в ней большой массив, который называется HymnUSSR. В этом массиве содержится музычка Гимна СССР ака России. После прошивки он сразу же начнет радовать ваш слух.
Как? Он вас не радует??? Ну пожалуйста - вы можете запросто написать свою мелодию. Это сделать очень просто.

Сразу после массива перечислены ноты и соответствующие им числа.
Первая строчка соответствует средней октаве, 2-я - большой, 3-я - первой.

Кроме того, числами в массиве обозначаются длительности. То есть, на запись каждой ноты идет два числа. Первое - код ноты, второе - длительность (в условных единицах). Поэкспериментируйте с этим.

Еще существуют паузы. Пауза имеет код 254. Она также пишется в паре с длительностью.

В конце мелодии обязательно должно стоять число 255, иначе программа продолжит читать память за пределами массива и в результате - счастливо заглючит :(

Также, помним, что каждая строка массива должна содержать четное количество значений, иначе тоже будет глюк-с.

Перспективы.

Как можно это все апгрейдить?

Можно дописать модуль выбора мелодии (если их несколько).
Выбирать мелодии можно либо последовательным перебором, либо вводом номера с клавиатуры, либо еще как-нибудь.
Кроме того, если делать из этого дверной звонок - можно написать модуль распознавания "стиля" нажатия на кнопку (типа азбуки Морзе), и в соответствии с этим включать определенную мелодию.
Да вообще - много чего можно… Была бы фантазия.

Напоследок хочу попросить: если вы напишете музычку для этого девайса или как-то апгрейдите его - пожалуйста, поделитесь с нами. Не жадничайте. Я ведь не жадничаю? :)

Upd.
Наш коллега с ником masya13 прислал нам парочку мелодий, которые можно скачать тут и еще тут.

Источник: www.radiokot.ru


Добавил:  Павел (Admin)
Автор:
