   Фототранзистор-индикатор дыма
    Главная -> Статьи -> Бытовая электроника -> Фототранзистор-индикатор дыма


<< Назад в раздел   Распечатать Дата добавления: 2008-01-08 | Просмотров: 7222

В противопожарном устройстве, принцип действия которого показан на рис. 1, применяется фототранзистор с полевым эффектом, имеющий высокую чувствительность к изменению освещенности. Световой поток от осветительной лампы Л1 проходит параллельно окну фототранзистора, и при отсутствии дыма ток через фототранзистор не протекает.

Фототранзистор-индикатор дыма
Рис.1


Появление даже слабого дыма вызывает рассеяние света, часть которого попадает в окно фототранзистора. Коллекторный ток под влиянием светового потока возрастает, происходит срабатывание исполнительного реле Р, включающего своими контактами цепь питания устройства, подающего сигнал тревоги.

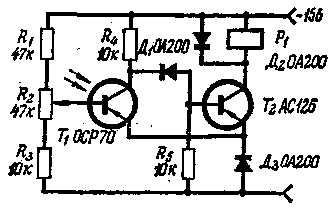

Для аналогичных целей может быть использован обычный фототранзистор, являющийся составной частью триггера, собранного по схеме рис. 2.

Фототранзистор-индикатор дыма
Рис.2

Управление светом в этом устройстве происходит следующим образом. В ждущем состоянии транзистор Т1 освещен, через него течет ток, через транзистор Т2 и обмотку реле Р1 ток не протекает. Затемнение светового потока уменьшает ток через фототранзистор. Транзистор Тг переходит в режим насыщения, его коллекторный ток вызывает срабатывание реле и замыкание контактов в цепи питания сигнального устройства.

"ToufeI Electronigue", 1969, N 332

.


Добавил:  Павел (Admin)
Автор:  "ToufeI Electronigue", 1969, N 332
