   Регулятор мощности на КР1182ПМ1
    Главная -> Статьи -> Бытовая электроника -> Регулятор мощности на КР1182ПМ1


<< Назад в раздел   Распечатать Дата добавления: 2007-12-20 | Просмотров: 10170



      Регулятор мощности на микросхеме КР1182ПМ1 - еще одно решение задачи регулирования мощности высоковольтных мощных нагрузок. Устройство можно применять для плавного включения и выключения электрических ламп накаливания и изменения яркости свечения, для управления более мощными полупроводниковыми переключающими приборами, для регулирования частоты вращения электрических двигателей.



  Основные технические характеристики:

 максимальное коммутируемое переменное напряжение, В    275
 максимальный ток нагрузки, А                           1,2
 наибольшая мощность нагрузки, Вт                       150
 габаритные размеры, мм                            60х20х25

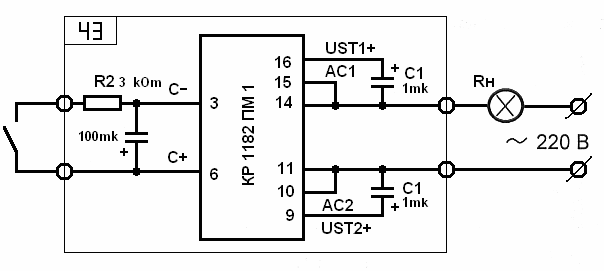

рис.1 Принципиальная схема
