   Акустическое реле
    Главная -> Статьи -> Бытовая электроника -> Акустическое реле


<< Назад в раздел   Распечатать Дата добавления: 2007-12-20 | Просмотров: 10843

Устройство реагирует на звук (хлопок, стук и пр.) и позволяет включатьвыключать различные приборы. Суммарная мощность нагрузки - 120Вт. Uпит.= 10...12В.

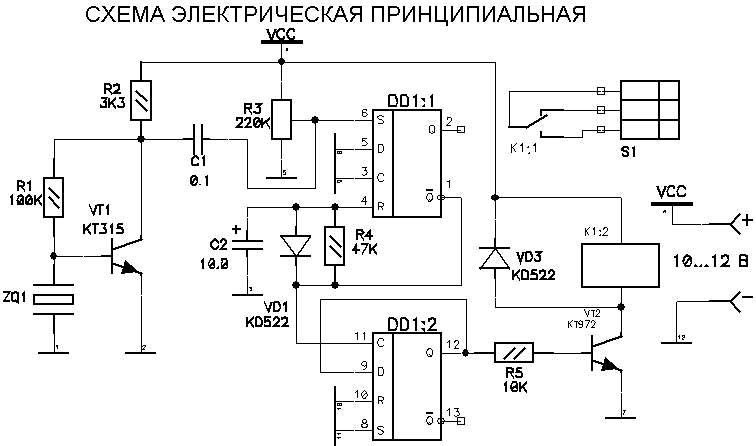

Акустическое реле

Акустическое реле

Микросхема DD1: К561ТМ2. Реле можно использовать РЭС9 (круглое) на 12 вольт. В качестве пьезоэлемента можно использовать ЗП-22 или электретный микрофон от магнитолы.

Источник: r-ks.ru


Добавил:  Павел (Admin)
Автор:  Неизвестно
