Искатель скрытой проводки
Определить место прохождения скрытой электрической
проводки в стенах помещения поможет сравнительно простой искатель,
выполненный на трех транзисторах (рис.2). На двух биполярных транзисторах
(VT1, VT3) собран мультивибратор, а на полевом (VT2) - электронный
ключ.
Принцип действия искателя основан на том, что вокруг электрического провода образуется электрическое поле - его и улавливает искатель.
Если нажата кнопка выключателя SB1, но электрического поля в зоне антенного щупа WA1 нет либо искатель находится далеко от сетевых проводов, транзистор VT2 открыт, мультивибратор не работает, светодиод HL1 погашен.
Достаточно приблизить антенный щуп, соединенный с цепью затвора полевого транзистора, к проводнику с током либо просто к сетевому проводу, транзистор VT2 закроется, шунтирование базовой цепи транзистора VT3 прекратится и мультивибратор вступит в действие. Начнет вспыхивать светодиод. Перемещая антенный щуп вблизи стены, нетрудно проследить за полеганием в ней сетевых проводов.
Прибор позволяет отыскать и место обрыва фазного провода. Для этого нужно включить в розетку нагрузку, например настольную лампу, и перемещать антенный щуп прибора вдоль проводки. В месте, где светодиод перестает мигать, нужно искать неисправность.
Полевой транзистор может быть любой другой из указанной на схеме серии, а биполярные - любые из серий КТ312, КТ315. Все резисторы - МЛТ-0,125, оксидные конденсаторы - К50-16 или другие малогабаритные, светодиод - любой из серии АЛ307, источник питания - батарея "Крона" либо аккумуляторная батарея напряжением 6...9 В, кнопочный выключатель SB1 - КМ-1 либо аналогичный.
Желаемую частоту колебаний мультивибратора, а значит, частоту вспышек светодиода можно установить подбором резисторов R3, R5 либо конденсаторов C1, C2. Для этого нужно временно отключить от резисторов R3 и R4 вывод истока полевого транзистора и замкнуть контакты выключателя.
Если при поиске места обрыва фазного провода чувствительность прибора окажется чрезмерной, ее нетрудно снизить уменьшением длины антенного щупа или отключением проводника, соединяющего щуп с печатной платой.
Искатель можно применять для контроля работы системы зажигания автомобилей. Поднося антенный щуп искателя к высоковольтным проводам, по миганию светодиода определяют цепи, на которые не поступает высокое напряжение, или отыскивают неисправную свечу зажигания.
Добавил: Павел (Admin)
Автор: А. БОРИСОВ, г. Новосибирск, Радио №8, 1991 г., стр.77
Принцип действия искателя основан на том, что вокруг электрического провода образуется электрическое поле - его и улавливает искатель.
Если нажата кнопка выключателя SB1, но электрического поля в зоне антенного щупа WA1 нет либо искатель находится далеко от сетевых проводов, транзистор VT2 открыт, мультивибратор не работает, светодиод HL1 погашен.
Достаточно приблизить антенный щуп, соединенный с цепью затвора полевого транзистора, к проводнику с током либо просто к сетевому проводу, транзистор VT2 закроется, шунтирование базовой цепи транзистора VT3 прекратится и мультивибратор вступит в действие. Начнет вспыхивать светодиод. Перемещая антенный щуп вблизи стены, нетрудно проследить за полеганием в ней сетевых проводов.
Прибор позволяет отыскать и место обрыва фазного провода. Для этого нужно включить в розетку нагрузку, например настольную лампу, и перемещать антенный щуп прибора вдоль проводки. В месте, где светодиод перестает мигать, нужно искать неисправность.
Полевой транзистор может быть любой другой из указанной на схеме серии, а биполярные - любые из серий КТ312, КТ315. Все резисторы - МЛТ-0,125, оксидные конденсаторы - К50-16 или другие малогабаритные, светодиод - любой из серии АЛ307, источник питания - батарея "Крона" либо аккумуляторная батарея напряжением 6...9 В, кнопочный выключатель SB1 - КМ-1 либо аналогичный.

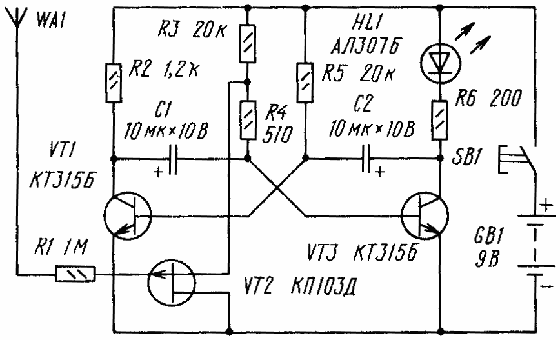

Рис.2 Принципиальная схема искателя
Антенный щуп представляет собой конический пластмассовый колпачок, внутри которого находится металлический стержень с резьбой. Стержень крепят к корпусу гайками, изнутри корпуса надевают на стержень металлический лепесток, который соединяют гибким монтажным проводником с резистором R1 на плате. Антенный щуп может быть иной конструкции, например, в виде петли из отрезка толстого (5 мм) высоковольтного провода, используемого в телевизоре. Длина отрезка 80...100 мм, его концы пропускают через отверстия корпуса и припаивают к соответствующей точке платы.Желаемую частоту колебаний мультивибратора, а значит, частоту вспышек светодиода можно установить подбором резисторов R3, R5 либо конденсаторов C1, C2. Для этого нужно временно отключить от резисторов R3 и R4 вывод истока полевого транзистора и замкнуть контакты выключателя.
Если при поиске места обрыва фазного провода чувствительность прибора окажется чрезмерной, ее нетрудно снизить уменьшением длины антенного щупа или отключением проводника, соединяющего щуп с печатной платой.
Искатель можно применять для контроля работы системы зажигания автомобилей. Поднося антенный щуп искателя к высоковольтным проводам, по миганию светодиода определяют цепи, на которые не поступает высокое напряжение, или отыскивают неисправную свечу зажигания.
А. БОРИСОВ, г. Новосибирск, Радио №8, 1991 г., стр.77
Добавил: Павел (Admin)
Автор: А. БОРИСОВ, г. Новосибирск, Радио №8, 1991 г., стр.77
