   Имитатор кряканья утки
    Главная -> Статьи -> Бытовая электроника -> Имитатор кряканья утки


<< Назад в раздел   Распечатать Дата добавления: 2007-12-19 | Просмотров: 6430

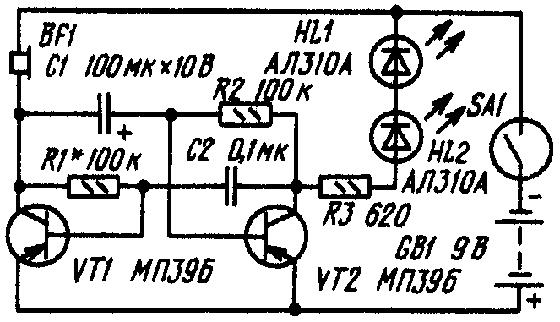

   Имитатор (рис.1) представляет собой несимметричный мультивибратор, выполненный на двух транзисторах. В одно плечо мультивибратора включен головной телефон BF1, в другое - последовательно соединенные светодиоды HL1 и HL2. Обе нагрузки работают поочередно - то раздается звук из телефона, то вспыхивают светодиоды - глаза утки.
  Включается мультивибратор герконом SA1, к которому приближается постоянный магнит во время наклона игрушечной утки или подносится в виде "волшебной палочки" (ею может быть, например, карандаш, на конце которого замаскирован небольшой магнит).

Рис.1


  Транзисторы могут быть любые из серий МП39-МП42, но с коэффициентом передачи тока не менее 30. Резисторы - МЛТ-0,125, конденсатор С1 - К50-6, С2 - МБМ. Головной телефон - ТМ-2 или другой малогабаритный, сопротивлением 100... 200 Ом. Вместо указанных на схеме подойдут другие светодиоды. Яркость их свечения устанавливают подбором резистора R3. Источник питания - батарея "Крона", геркон - КЭМ-1.
  Налаживание имитатора сводится к подбору резистора R1 до получения характерного звука кряканья.



    Е. БРИГИНЕВИЧ, г. Кисловодск, Радио №6, 1988 г., стр.36


Добавил:  Павел (Admin)
Автор:  Е. БРИГИНЕВИЧ, г. Кисловодск, Радио №6, 1988 г., стр.36
