Широко
используемые люминесцентные
лампы не лишены недостатков: во
время их работы прослушивается
гудение дросселя, в системе
питания имеется стартер,
который ненадежен в работе, и
самое главное — лампа имеет
нить накала, которая может
перегореть, из-за чего лампу
приходится заменять новой.

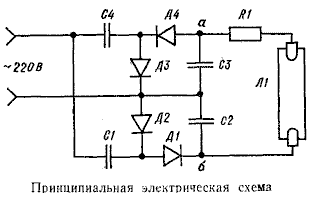

На рисунке показана схема,
которая позволяет устранить
перечисленные недостатки. Нет
привычного гудения, лампа
загораетется моментально,
отсутствует ненадежный
стартер, и, что самое главное,
можно использовать лампу с
перегоревшей нитью накала.
Конденсаторы
С1, С4 должны быть бумажными, с
рабочим напряжением в 1,5 раза
больше питающего напряжения.
Конденсаторы С2, СЗ желательно
чтобы были слюдяными. Резистор
R1 обязательно проволочный, по
мощности лампы, указанной в
таблице.
Мощноcть
лампы,
Вт
С1
—С4
мкФ
С2
- СЗ
пФ
Д1
-Д4
R1,
Ом
30
4
3300
Д226Б
60
40
10
6800
Д226Б
60
80
20
6800
Д205
30
100
20
6800
Д231
30
Диоды
Д2, ДЗ и конденсаторы С1, С4
представляют
двухполупериодный выпрямитель
с удвоением напряжения.
Величины емкостейС1, С4
определяют рабочее напряжение
лампы Л1 (чем больше емкость,
тем больше напряжение на
электродах лампы Л1). В момент
включения напряжение в точках
а и б достигает 600 В, которое
прикладывается к электродам
лампы Л1. В момент зажигания
лампы Л1 напряжение в точках а и
б уменьшается и обеспечивает
нормальную работы лампы Л1,
рассчитанной на напряжение 220
В.
Применение диодов Д1, Д4 и
конденсаторов С2, СЗ повышает
напряжение до 900 В, что
обеспечивает надежное
зажигание лампы в момент
включения. Конденсаторы С2, СЗ
одновременно способствуют
подавлению радиопомех.
Лампа Л1 может работать без Д1,
Д4, С2, С3, но при этом надежность
включения уменьшается.
Данные
элементов схемы в зависимости
от мощности люминисцентных
ламп приведены в таблице.
