   Бесстартерная схема включения ламп дневного света
    Главная -> Статьи -> Бытовая электроника -> Бесстартерная схема включения ламп дневного света


<< Назад в раздел   Распечатать Дата добавления: 2007-12-02 | Просмотров: 12294

Лампы дневного света обладают рядом преимуществ по сравнению с лампами накаливания. К их числу относятся большой срок службы, экономичность. К сожалению им присущи также и недостатки. Это ненадежность светильников, длительный процесс зажигания (особенно при пониженных температурах)

Приведенная схема избавляет ЛДС от ряда недостатков. Она быстро и надежно зажигает лампы мощностью 20 и 40 Вт (в том числе и лампы со сгоревшими нитями накала).

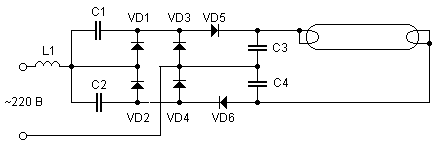

Бесстартерная схема включения ламп дневного света

  • C1,C2 - 0.5 mkF 400 B
  • C3,C4 - 0.1 mkF 1000 B
  • VD1...VD6 - Любые на ток 0,1 А для ЛДС-20 и 0,2 А для ЛДС-40 и обратное напряжение не менее 600 В (по крайней мере для VD5, VD6).
  • L1 - Дроссель, соответствующий типу лампы. Если вы переделываете светильник промышленного производства - оставьте существующий. Если же вы собираете светильник с нуля, то дроссель можно заменить лампой накаливания 75...150 Вт (в зависимости от мощности ЛДС).


Внимание!!!
При зажигании лампы напряжение на выходе схемы достигает 1200 В. Будьте осторожны при наладке схемы!!!


Добавил:  Павел (Admin)
Автор:  Неизвестно
