Данное устройство GSM-сигнализации предназначено для своевременного оповещения о взломе квартиры. Устройство снабжено функцией дозвона на мобильный телефон хозяина квартиры.

Сигнализация снабжена четырьмя охранными шлейфами. При размыкании одного из них, устройство перейдёт в режим тревоги.


  До включения устройства надо открыть входную дверь и незаметно включить тумблер, который будет расположен в потайном месте, после включения тумблера светодиод начнёт моргать, и устройство будет ждать, пока вы выйдите из квартиры и закроете все двери. После закрытия всех дверей светодиод постоянно будет гореть. Если светодиод не горит то значит вы закрыли не все двери, вам надо будет вернуться в квартиру, закрыть все двери, проверить датчики и потом выйти и закрыть за собой дверь. Если после этого светодиод начал постоянно гореть то это значит что устройство перешло в режим охраны.

   При открытии входной двери устройство сразу начнёт звонить на мобильный телефон хозяина квартиры, а сирена включиться через 8 секунд. Задержка в 8 секунд сделана для того, чтобы хозяин, после открытия дверей успел выключить сигнализацию, и не тревожил соседей воем сирены. Если в течении этих 8 с. устройство не будет выключено то включиться сирена. После выключения сигнализации сирена тоже выключиться.

   Если были открыты другие двери, например балконные то устройство моментально включит сирену и начнёт звонить на мобильный телефон хозяина. Сирена в режиме тревоги будет включена в течение 40 секунд. Через 40 с. сирена выключиться а светодиод начнёт моргать, говоря о том, что шлейфы были нарушены. После выключения сигнализации светодиод тоже погаснет.

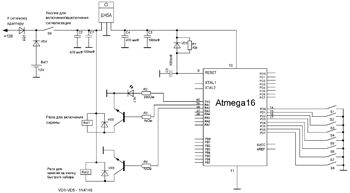

Схема GSM сигнализации



В устройстве применён микроконтроллер Atmega16,он достаточно дешёвый и легкодоступный, и самое главное надёжный ! Устройство питаетьса от сетевого адаптера на 12 В, ток потребляемый МК мизерный.В качестве мобильного телефона я применил старый, поддержанный телефон Simens А55. Но в устройстве можно применить любой телефон, который имеет функцию быстрого набора номера. Контакты реле 2 должны быть припаяны к кнопку быстрого набора на телефоне. Выключатель S5 должен располагаться в потайном месте. Он предназначен для включения/выключения сигнализации. На схеме шлейфы показаны в виде переключателей S1-S4. Шлейф S1 предназначен для двери. На двери необходимо установить геркон-магнит. На остальные шлейфы можно подключать другие двери, или датчики.

При необходимости можно изменить все временные задержки, количество охраняемых зон, а так же другие параметры устройства. Изменения будут производиться в прошивке МК.

Печатная плата GSM сигнализации

За прошивкой и обращайтесь к автору! Автор ответит на все возникшие у Вас вопросы. Не забудьте в письме указать название устройства, а лучше приведите ссылку на устройство, и пожалуйста указывайте ваш  действительный e-mail

Автор принимает заказы на разработку устройств на МК

Е-mail автора: gsm-signalizacia[dog]mail.ru и  gsm-signalizacia[dog]yandex.ru
