Доверяй. НО…ПРОВЕРЯЙ!

Рассказ в фотографиях.

Ознакомившись со статьёй Валентина (Valentin Kludt) Акустика Торнадо http://radiolamp.ru/acoustics/6 ,
решил поэкспериментировать.
Время было, Фостексы 207ждали *своего* часа, Рождественские каникулы
Перед этим были консультации с Автором.
Смущала пластиковая труба, не смог найти, принял решение набрать из фанеры, на мой взгляд –это даже лучше, только работы, конечно прибавляется : ).

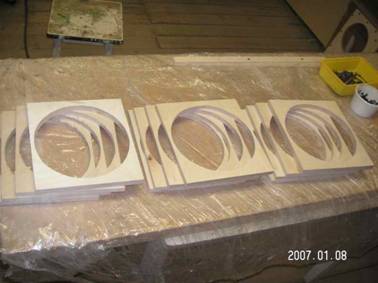

Итак….куб из фанеры.



Выпиливалось электролобзиком, из фанеры 16мм и 10 мм.
Потом всё это склеивалось, и стягивалось саморезами.

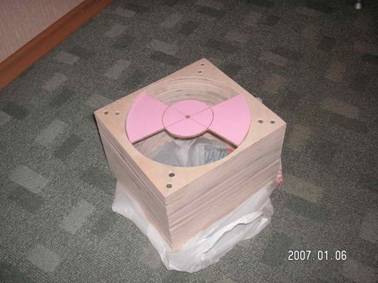

Такой получается куб.



Всё тщательно шлифуется(сколько хватит сил ).
По диаметру отверстия выпилил шаблон, для резки пропеллера, с припуском.

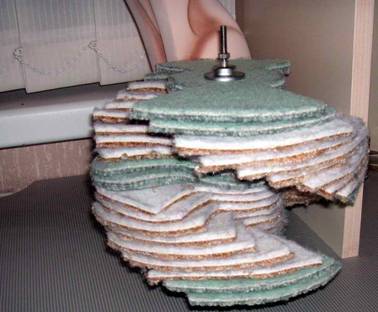

Пропеллер вырезал из остатков ковролина,
который применяется для настила полов.

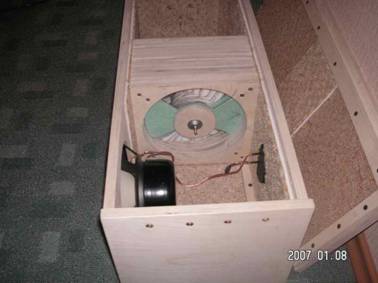

Теперь перехожу к колонкам.

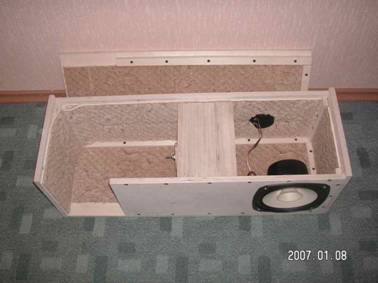

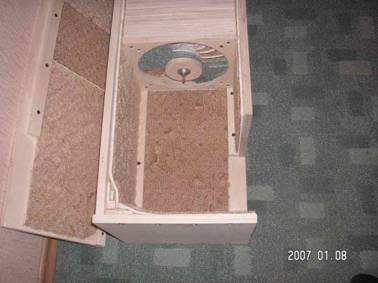

Фанера, 16мм. Все внутренности обклеены таким же ковролином.

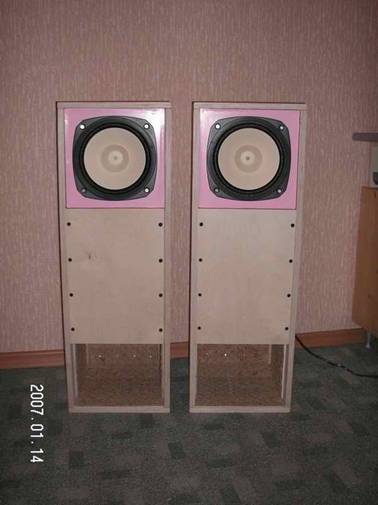

 Было изготовлены две колонки. Одна с виброплатой, вторая без неё.



После 20 минут прослушивания  мнение единодушно- с виброплатой лучше.
Оценивалось звучание на низах, и мидбасс,
что всегда для широкополосника самое *узкое* место.

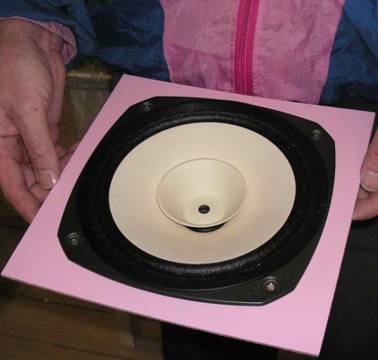

Виброплата.
 Материал для неё, по рекомендации Валентина, должен быть упругим, прогибаться под весом динамика. Выбрал ДВП, стояла полуразобранная итальянская кухня.
И вот,..нашла применение

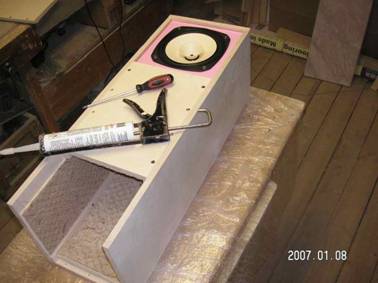

Виброплата крепится к корпусу на силикон.

Когда стояли две колонки, стал настраивать пропеллер, на слух.



Валентин советует смотреть импенданц.
НО, как в поговорке….что немцу хорошо,… то русскому…швах Для меня это было не по силам, и прога немецкая, не регистрированная.
Вобщем не стал..НО. может и придётся

Перехожу к размерам.

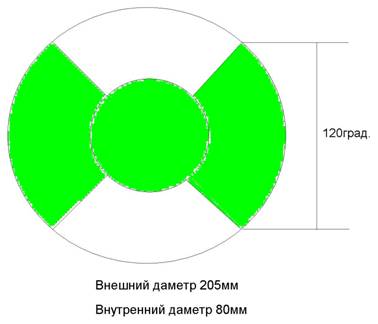

Пропеллер.

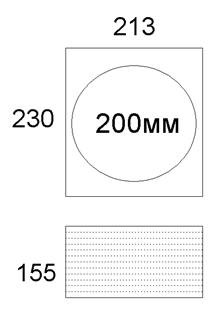

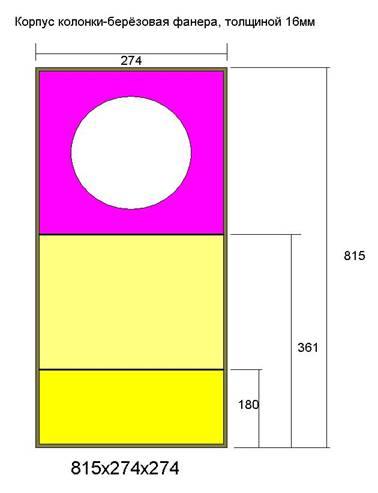

Размеры фанерного кубика.

Шумомер ВШВ- 003-М2
Диск с частотами, методика Клячина.
Усилитель -однотакт 6С41С.
Акустика Торнадо, Фостекс 207.
Не судите строго за картинку, как сумел
Микрофон был параллельно динамику.
Порт не измерял, а надо бы

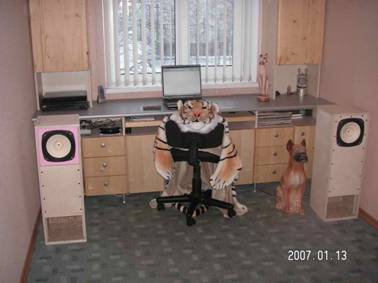

Комната 24 кв.метра(не у меня, в мастерской).


Будут вопросы…Как..звук? Звук прекрасный, в большом помещении


Добавил:  Павел (Admin)
Автор:  В. Пронин ua1ong ©, г.Северодвинск
