Обычно блок питания компьютера имеет 6 или 5 коннекторов: 4 (4х пиновых) для питания приводов и 2 (6ти пиновых) (AT) или 1 (20ти пиновый) (ATX) - для материнской платы.
Разъемы питания материнской платыAT разъемы питания материнской платы
|
P8
|
P9
|
ATX разъем питания материнской платы
|
№ |
Сигнал |
№ |
Сигнал |
|
1* |
+3,3 В |
11 |
+3,3 В |
|
2 |
+3,3 В |
12 |
-12 В |
|
3 |
Земля |
13* |
Земля |
|
4 |
+5 В |
14* |
Power Supply On |
|
5 |
Земля |
15 |
Земля |
|
6 |
+5 В |
16 |
Земля |
|
7 |
Земля |
17 |
Земля |
|
8 |
Power Good |
18 |
-5 В |
|
9 |
+5 В Standby |
19 |
+5 В |
|
10 |
+12 В |
20 |
+5 В |
Разъем питания приводов
|
№ |
Сигнал |
Цвет |
|
1 |
+12В |
желтый |
|
2 |
корпус |
черный |
|
3 |
корпус |
черный |
|
4 |
+5В |
красный |
Разъемы для подключения клавиатуры
Внимание! контакты нумеруются не по кругу, обращайте внимание на цифру, стоящую возле контакта.
|
|
|
|||||||||||||||||||||||||||||||||||||||
|
DIN5 |
PS/2 |
|||||||||||||||||||||||||||||||||||||||
|
|
Разъем мыши для COM-порта. (DB-9)
|
№ |
Сигнал |
|
1 |
MouseData |
|
5 |
GND |
|
8 |
+5V |
|
9 |
MouseClock |

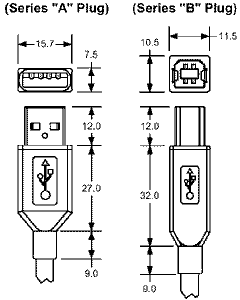

Разъем кабеля USB
|
№ |
Сигнал |
№ |
Сигнал |
|
A1 |
Vcc |
B1 |
Vcc |
|
A2 |
Port0 data+ |
B2 |
Port1 data+ |
|
A3 |
Port0 data- |
B3 |
Port1 data- |
|
A4 |
GND |
B4 |
GND |
Разъем инфракрасного модуля
|
№ |
Сигнал |
|
1 |
IRTX |
|
2 |
GND |
|
3 |
IRRX |
|
4 |
N/C |
|
5 |
Vcc |
Разъем RJ-45 (для соединения витой парой)
(кабель направлен от смотрящего)
При соединении компьютер - хаб используется раскладка "нормально". При каскадировании хабов или при подключении компьютер - компьютер (без хаба) используется раскладка "uplink" на одном конце кабеля, и "нормально" на другом.
|
№ |
нормально |
uplink |
|
1 |
коричневый |
коричневый |
|
2 |
бело-коричневый |
бело-коричневый |
|
3 |
зеленый |
оранжевый |
|
4 |
бело-синий |
бело-синий |
|
5 |
синий |
синий |
|
6 |
бело-зеленый |
бело-оранжевый |
|
7 |
оранжевый |
зеленый |
|
8 |
бело-оранжевый |
бело-зеленый |
Кабель для подключения дисководов
Жилы с 10 по 16 перекручены - необходимо для идентификации дисковода.
Нечетные контакты - корпус.
|
№ |
Вход/Выход |
Сигнал |
Значение |
|
2 |
Вход |
High/normal density |
Высокая/нормативная плотность записи |
|
4 |
Вход |
Unused |
Спецификация производителя |
|
6 |
Вход |
Unused |
Спецификация производителя |
|
8 |
Выход |
Index |
Идентификация индексного отверстия |
|
10 |
Вход |
Motor Enable 0 |
Двигатель дисковода A: включен |
|
12 |
Вход |
Drive Select 1 |
Активизация привода B: |
|
14 |
Вход |
Drive Select 0 |
Активизация привода A: |
|
16 |
Вход |
Motor Enable 1 |
Двигатель дисковода B: включен |
|
18 |
Вход |
Direction Select |
Указание направления для головки |
|
20 |
Вход |
Step |
Импульс для движения головки |
|
22 |
Вход |
Write Data |
Запись данных |
|
24 |
Вход |
Write Gate |
Сигнал для перезаписи данных |
|
26 |
Выход |
Track 00 |
Головка стоит на нулевой дорожке |
|
28 |
Выход |
Write Protect |
Наличие защиты диска от записи |
|
30 |
Выход |
Read Data |
Чтение данных |
|
32 |
Вход |
Side Select |
Доступ на первую или вторую сторону |
|
34 |
Выход |
Drive Status |
Готовность привода |
Кабель для подключения IDE устройств
|
Контакт |
Вход/Выход |
Сигнал |
Значение |
|
1 |
Выход |
Reset |
Сброс |
|
2 |
- |
GND |
Корпус |
|
3 |
Вход/Выход |
HD7 |
Линия данных 7 |
|
4 |
Вход/Выход |
HD8 |
Линия данных 8 |
|
5 |
Вход/Выход |
HD6 |
Линия данных 6 |
|
6 |
Вход/Выход |
HD9 |
Линия данных 9 |
|
7 |
Вход/Выход |
HD5 |
Линия данных 5 |
|
8 |
Вход/Выход |
HD10 |
Линия данных 10 |
|
9 |
Вход/Выход |
HD4 |
Линия данных 4 |
|
10 |
Вход/Выход |
HD11 |
Линия данных 11 |
|
11 |
Вход/Выход |
HD3 |
Линия данных 3 |
|
12 |
Вход/Выход |
HD12 |
Линия данных 12 |
|
13 |
Вход/Выход |
HD2 |
Линия данных 2 |
|
14 |
Вход/Выход |
HD13 |
Линия данных 13 |
|
15 |
Вход/Выход |
HD1 |
Линия данных 1 |
|
16 |
Вход/Выход |
HD14 |
Линия данных 14 |
|
17 |
