   Усилители на TDA1558
    Главная -> Статьи -> Полупроводниковые усилители низкой частоты -> Усилители на TDA1558


<< Назад в раздел   Распечатать Дата добавления: 2007-09-26 | Просмотров: 12709


Микросхема TDA-1558 (TDA-1555) - это четырехканальный усилитель мощности с выходной мощностью 11 Вт (4 канала при Rн=2 Ом), 22 Вт (2 канала в мостовом включении при Rн=4 Ом). Предназначена для применения в звуковоспроизводящей Hi-Fi аппаратуре.
Усилитель имеет защиту выходного каскада от короткого замыкания и перегрузок по току, переполюсовки питания и термозащиту.
В ИМС встроен стабилизатор напряжения с коэффициентом подавления пульсаций 48 дБ и детектор нелинейных искажений, позволяющий автоматически переводить усилитель в режим "мягкого ограничения" (при совместном использовании с ИМС .
При отключении вывода 14 от источника питания ИМС переводится в дежурный режим с током потребления менее 14 мкА.

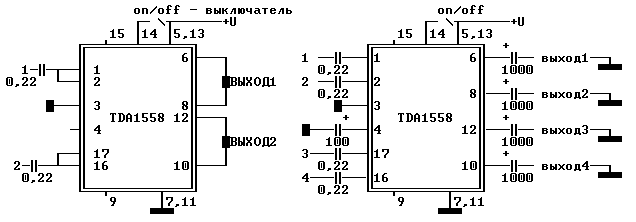

TDA 1558 - две схемы включения: 2*22W и 4*11W
Схема включения TDA1558

Основные технические характеристики:

Напряжение питания: 10-18 В
Полоса частот: 20-20000 кГц
Входное наряжение: TDA-1558 0,05 В, TDA-1555 0,5 В
Сопротивление нагрузки: 4 Ом
Выходная мощност:ь 2x22 Вт
Коэффициент гармоник: 0,1 %


Добавил:  Павел (Admin)
Автор:  Неизвестно
