R1    - 4.3 кОм;
R2,R3 - 200 Ом;
R4    - 470 Ом (подстраивается под конкретную звуковую карту)
VT1   - КТ312,КТ315,КТ3102 и т.п.
U1    - АОД101

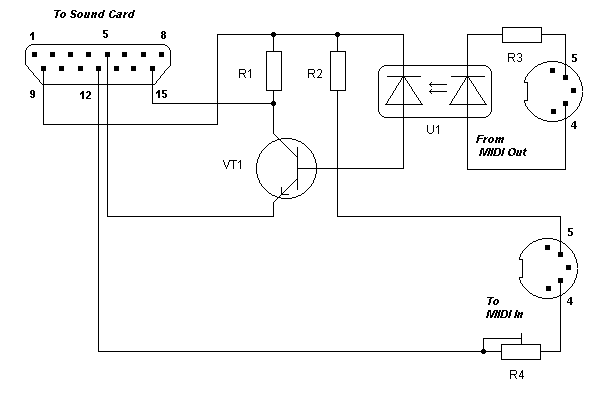

  Если Вы увлекаетесь MIDI музыкой, тогда вам обязательно должна пригодиться указанная ниже схема сопряжения звуковой карты компьютера с клавишным музыкальным инструментом. Устройство испытано на соединении инструмента YAMAHA PSR-510 с звуковой картой ESS1698.

Добавил:  Павел (Admin)  [email protected] |

---

Автор:  Неизвестно

---
