Комбинированный фильтр ФВЧ

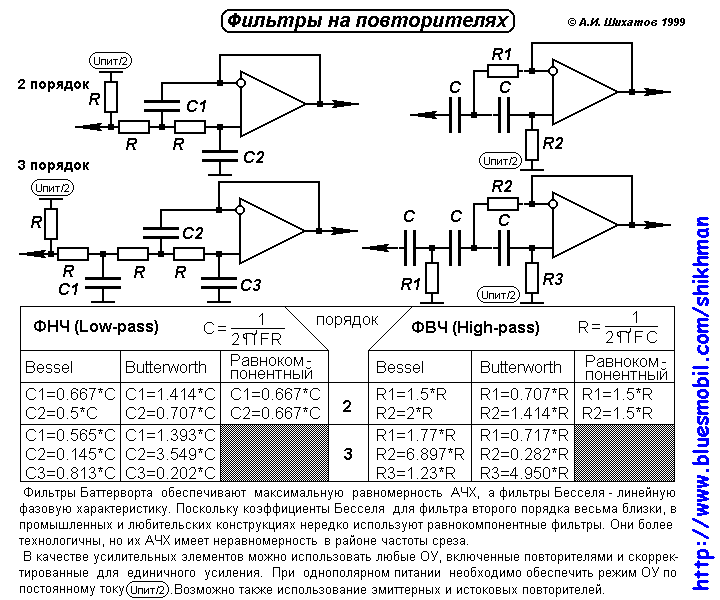

При желании частоты среза, порядок и тип фильтров можно изменить. Необходимые для расчета формулы есть в "Справочнике". Кстати говоря, коэффициент передачи истокового повторителя (0,7...0,85) зависит от крутизны характеристики транзистора. Поэтому расчетные значения частотозадающих элементов нужно корректировать или использовать формулы, учитывающие коэффициент передачи. Они есть, например, в двухтомнике Горовица и Хилла. Пусть это будет"домашним заданием".
Помимо этого простые фильтры на истоковых повторителях имеют и другие недостатки. Основной - невысокий коэффициент передачи. При использовании распространенных маломощных полевых транзисторов с крутизной 3-7 мА/В сигнал на выходе основных каналов будет ослаблен на 2...3 дБ. В сочетании с невысокой перегрузочной способностью по выходу из этого вытекает только одно - чувствительность усилителя должна быть порядка 300...500 мВ.

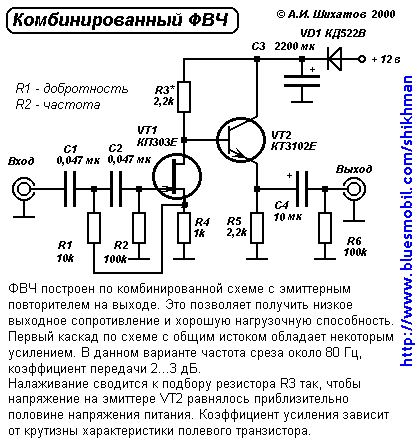

Чтобы преодолеть этот недостаток, можно использовать комбинированные каскады структуры "Общий исток - общий коллектор" с усилением 2-3 дБ. Обратите внимание, что сигнал на выходе инвертирован.
