Антенна 2х5/8 на 145 МГц

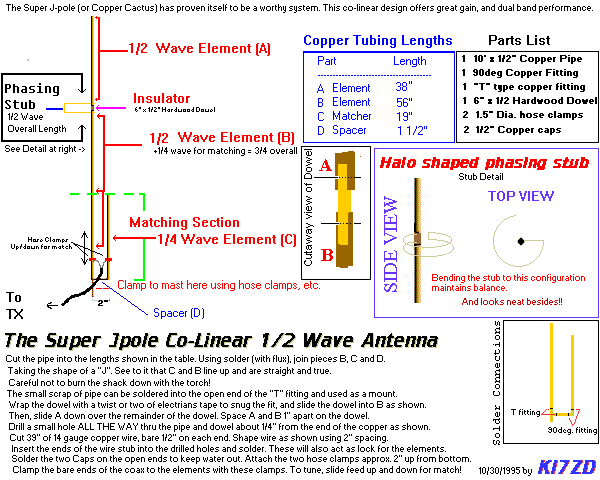

Конструкция имеет одно узкое место: изолятор. С обоих сторон горячие концы диполей, да и петля (трамбон) соединяющая их представляет собой полуволновый диполь сложенный в четвертьволновую линию (полметра длиной). А представьте наледь или сырой снег на этом изоляторе. Антенна им будет полностью шунтирована. Поэтому целесообразней два полуволновые диполя удлинить на 1/8 каждый, а трамбон укоротить на 2 х 1/8 - всего 25см. В результате изолятор будет находится в менее напряженном месте (его можно выполнить из обычного текстолита). Если антенну насадить на мачту и все заземлить - получается цельнометаллическая молниязащищенная колинеарная конструкция 2х5/8.

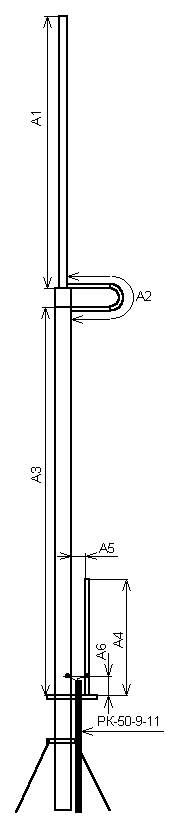

А1- трубка длиной 5/8 (300000/145.5х5/8=1288мм) диаметр от 8 до 30 мм. Коэффициент укорочения учитывается только для верхушки антенны, его влиянием можно пренебречь. Верхний конец заткнуть пробкой, нижний - надевается или вставляется в изолятор на глубину 20-30 мм. К нижней точке трубки подключается А2.

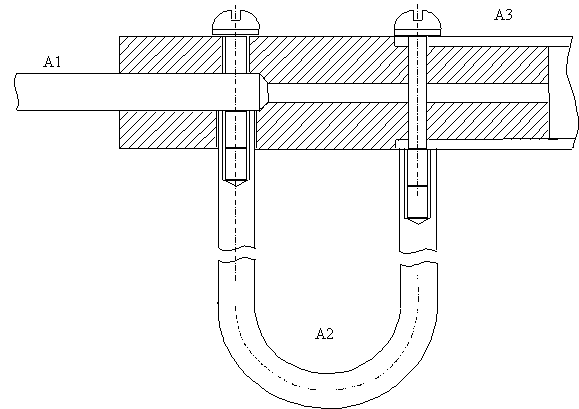

А2 - трубка или пруток диаметром 8 - 12 мм. Длина по осевой линии 1/4 - (300000/145.5х1/4=515мм). В торце нарезается резьба М4-М6 и винтом стягивается с концами трубки А1 и мачты А3. Обеспечить хороший надежный контакт. Расстояние между проводниками А5 20 -30 мм. Возможный вариант изолятора на чертеже:
А3 - мачта, диаметр верхушки 20 - 55 мм. Ниже на (300000/145.5х(5/8+1/4)= 1804-10=1794мм. где -10 мм половина расстояния между мачтой и костылем) приделываем костыль А4 длиной (300000:145.125х1/4+10= 525мм) и загибаем вверх. Материал 8 - 16мм , если взять алюминий то можно сплющить низ трубки в полоску и сделать обхват вокруг мачты, как я и сделал, соответственно длина трубки должна быть больше! На расстоянии А6 50 мм +/- 10 мм от загиба подключается кабель 50 Ом - жила к костылю, оплетка к мачте. При кабеле 75 Ом расстояние следует увеличить до 65-75 мм подбирается по К.С.В. метру. От точки крепления кабель спускается по мачте, крепится автомобильными хомутами или изолентой .
Следует отметить, что диаграмма направленности в противоположную сторону от костыля имеет провал на 1...2 дБ, а так же изменение угла в вертикальной плоскости. Это видно в ММАNА.
Антенна многократно повторена и безотказно работала несколько лет на репитере RR4NA, пока не была заменена более эфективной 3х5/8.
