Сумматор и регулируемый ФНЧ для сабвуферного канала
Предлагаемые схемы предназначены как раз для таких случаев. Большинство из них были разработаны "по просьбе трудящихся". Поэтому, кстати, мало рисунков печатных плат - это дело сугубо индивидуальное, зависит от деталей и компоновки в целом. Но платы зависит многое, в том числе и количество "граблей", на которые наступит радиолюбитель при повторении, поэтому все дополнения только приветствуются. Я пока проектирую платы только для конструкций "личного употребления", на все нет времени...
При разработке ставилось два условия:
- обойтись только однополярным питанием 12 вольт, чтобы не связываться с изготовлением преобразователей и не лезть за повышенным напряжением внутрь усилителя
- схема должна быть предельно простой и не требовать для повторения особой квалификации

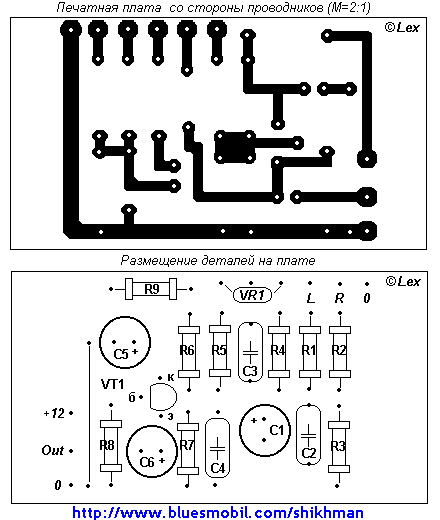

Печатная плата для этого устройства
Первая схема предназначена для простейших установок. Поэтому ее характеристики далеки от идеала, но возможности вполне достаточны. Большой диапазон перестройки частоты частоты среза позволяет использовать сабвуфер практически с любой акустикой. Если у магнитолы нет линейных выходов - не беда. Схема может работать и с "колоночных" выходов магнитолы. Для этого нужно только увеличить сопротивление резисторов R1,R2 до 33...100 кОм.
<
