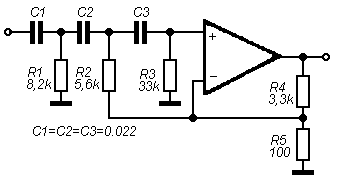

Изящное и не менее эффективное решение - фильтрующий усилитель (Power Filter)- предложено фирмой SGS-THOMSON. Предложенная схема объединяет усилитель мощности и фильтр второго (12 дБ/октава) или третьего порядка (18 дБ/октава). Работа схемы основана на том, что на сигнальном входе и входе обратной связи усилителя присутствуют два одинаковых синфазных напряжения, что и требуется для работы активного фильтра. Сопротивление со стороны входа ООС при этом обычно порядка 100 Ом, со стороны сигнального - очень высокое, что также способствует правильной работе схемы. Схемотехнически они подобны фильтрам Саллена - Ки. На рисунке приведена схема фильтрующего усилителя ВЧ с частотой среза 900 Гц, реализующего фильтр Бесселя 3-го порядка.

1. Иванов А. Тонкомпенсированный регулятор громкости - Радио №12/1993 с.21
2. Зуев П. Регулятор громкости с распределенной частотной коррекцией - Радио №8/1986 с.49-51
3. Давыдов М. Акустические системы радиовещательных приемников - Радио №4/1956 с.52-54
4. Боздех Й. Конструирование дополнительных устройств к магнитофонам (1977, пер. с чешского) - М. Энергоиздат, 1981. с.174,188.
