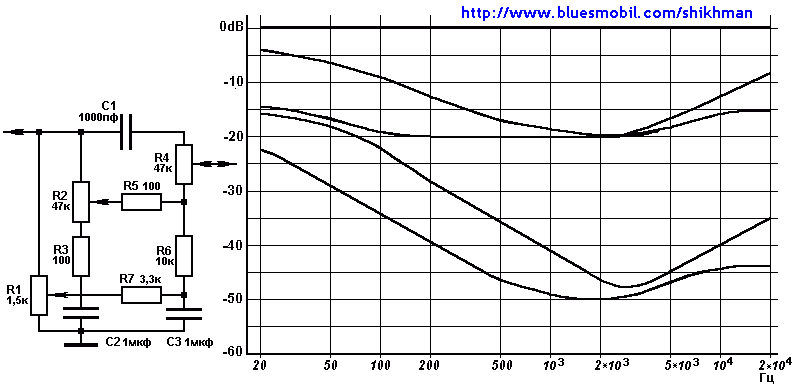

В следующей схеме ТРГ (рис.7), также разработанной автором, используется одновременно и корректирующий фильтр C3R6R7, и частотно-зависимый делитель R2R3C2, благодаря чему достигается широкий диапазон коррекции. Переменный резистор R2 - регулятор громкости, R1 - регулятор низкочастотной коррекции, R4 - высокочастотной.

рис.7

1. Иванов А. Тонкомпенсированный регулятор громкости - Радио №12/1993 с.21
2. Зуев П. Регулятор громкости с распределенной частотной коррекцией - Радио №8/1986 с.49-51
3. Давыдов М. Акустические системы радиовещательных приемников - Радио №4/1956 с.52-54
4. Боздех Й. Конструирование дополнительных устройств к магнитофонам (1977, пер. с чешского) - М. Энергоиздат, 1981. с.174,188.
