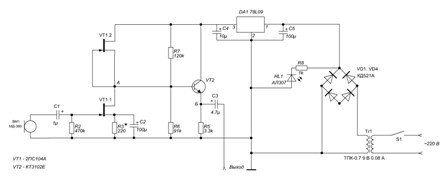

Рис. 1
Схема мощного микрофонного усилителя
Входной каскад усилителя выполнен на транзисторной сборке 2ПС104А по схеме с динамической нагрузкой.Выходной каскад выполнен на КТ3102Е,включенном по схеме с общим коллектором с цепью стабилизации рабочей точки (R6,R7). За счет высокого входного и низкого выходного сопротивлений выходного каскада на его выходе развивается внушительная ЭДС.В моем случае источником сигнала служит микрофон МД-380 (можно применить любой динамический микрофон с чувствительностью 1-2 мВ), нагружен усилитель на микрофонный выход карты SB X-FI Xtreme Audio.При коэффициенте усиления тр-ра VT2 600 и выше усиления вполне достаточно,даже чрезмерно, поэтому использование электретных микрофонов с этой схемой я бы не рекомендовал.
Резистором R3 устанавливается напряжение 4.5 В в точке А; в случае необходимости его можно исключить.В точке Б напряжение исправного усилителя - 5.2 В (2Еп + 0.7 В смещения базы)
