Тонкомпенсированный регулятор громкости, совмещенный с регуляторами тембра

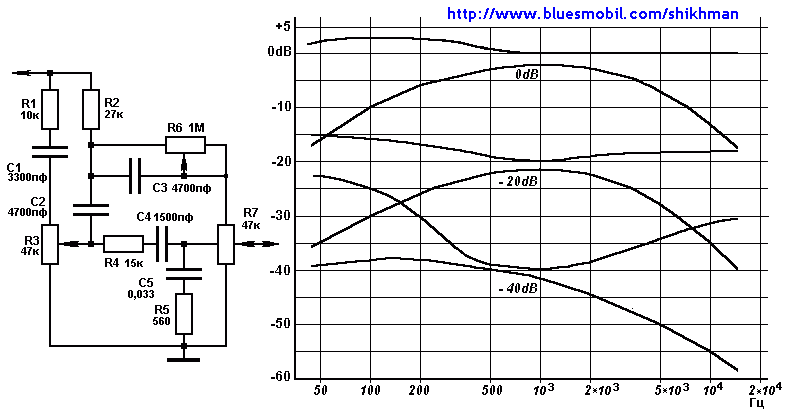

Оригинальная схема комбинированного пассивного узла регулировок громкости и тембра в транзисторном усилителе приведена на рис.5 [4]. Здесь переменный резистор R3 совместно с цепями R1C1, R2C2, R4C4 образует цепь регулировки коррекции на высших частотах. Цепочка C5R5, подключенная к отводу регулятора громкости R7, обеспечивает низкочастотную коррекцию. Незначительный подъем АЧХ на низших частотах в положении минимального затухания создается резистором R2. Регулируется глубина НЧ-коррекции резистором R6.
рис.5
Широкие пределы регулировки АЧХ в настоящее время представляются излишними, поэтому имеет смысл исключить конденсатор C2, заменить перемычкой конденсатор C1 и резистор R1, а сопротивление переменного резистора R6 уменьшить до 100 кОм. После такой доработки устраняется спад АЧХ в области высших частот, а диапазон регулировки АЧХ на низших частотах сужается до 10 дБ.
