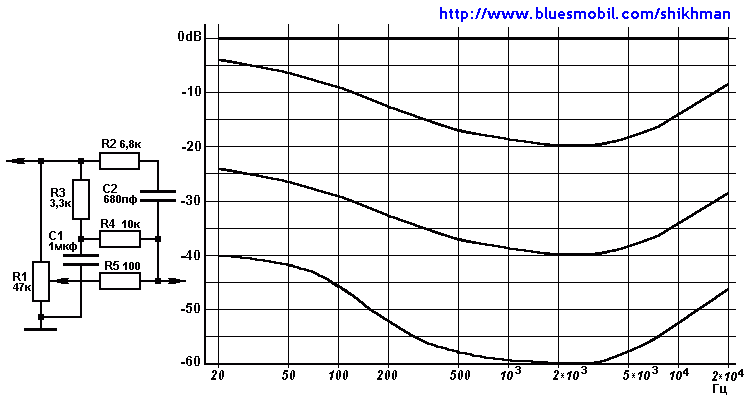

На нижнем рисунке показана схема ТРГ на переменном резисторе без отводов, использующего фильтровый способ коррекции АЧХ. Фильтр R2R3R4C1C2, подавляющий средние частоты сигнала, начинает работать при малых уровнях громкости, благодаря чему происходит подъем низших и высших частот звукового диапазона. Варианты подобного регулятора широко используются в любительских разработках.

1. Иванов А. Тонкомпенсированный регулятор громкости - Радио №12/1993 с.21
2. Зуев П. Регулятор громкости с распределенной частотной коррекцией - Радио №8/1986 с.49-51
3. Давыдов М. Акустические системы радиовещательных приемников - Радио №4/1956 с.52-54
4. Боздех Й. Конструирование дополнительных устройств к магнитофонам (1977, пер. с чешского) - М. Энергоиздат, 1981. с.174,188.
