Антенны типа "Дельта" давно используются
радиолюбителями. Ее удобно располагать в любых вариантах и
вертикально при наличии достаточной высоты и когда нет места
на крыше, но бывает, что и под углом в 45 градусов не
удается разместить антенну. Поэтому предлагаются разные
варианты выполнения антенны "Дельта" и ее размещение и
крепление.

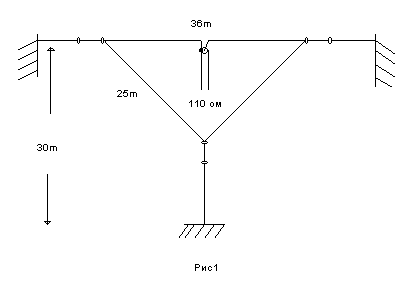

На рис1 классическое размещение антенны при достаточной
высоте подвеса.

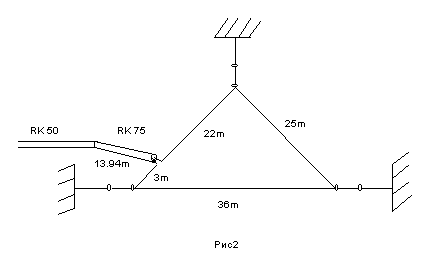

Вы не можете расположить антенну под углом к земле можно
расположить ее горизонтально относительно поверхности земли
рис2. Для согласования входного сопротивления антенны и
питающего фидера, используется трансформатор, который
изготовлен из кабеля RK 75 длиной-13,94м.

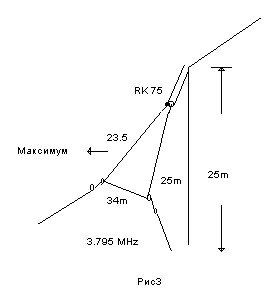

Если у вас имеется достаточно места, чтобы расположить
"Дельту под углом в 45 градусов и получить максимальный
выйгрыш от этой антенны то на рис3 приводится схема
размещения антенны с указанием размеров. Согласование
антенны с питающим кабелем RK 75 особых затруднений не
вызывает. Настройка антенны сводится установкой на среднюю
частоту диапазона за счет изменения периметра рамки
"Дельты", а настройка по КСВ за счет изменения угла наклона
по отношению к земле.

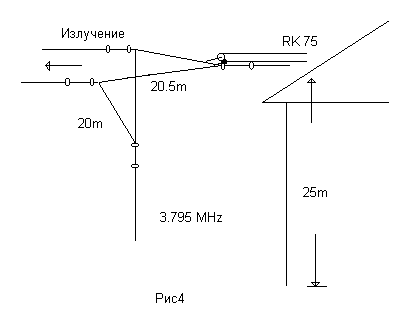

При недостаточной высоте подвеса предлагается вариант с
расположением антенны "Дельта" в горизонтальной и
вертикальной плоскости на рис4, при этом излучение антенны
будет направлено в сторону раскрытых плеч антенны.

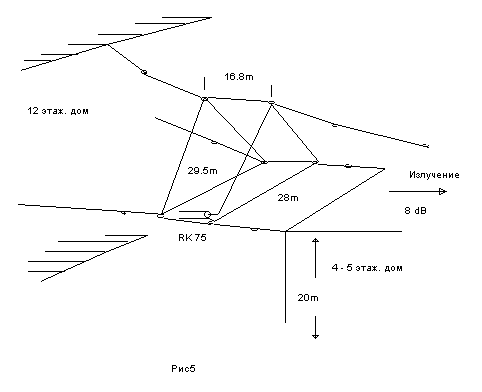

При хорошем перепаде высот, если вы живете в 9 или 12
этажном доме, во дворе или рядом имеются 4 или 5 этажные
дома, можно изготовить направленную антенну из 2-х антенн
"Дельта", ее схема приведена на рис5. Данная антенна
обладает всеми свойствами направленной антенны и имеет
усиление в сторону излучения до 8 dB. Антенна конструктивно
располагается на растяжках разбитых изоляторами. Запитана
коаксиальным кабелем RK 75.

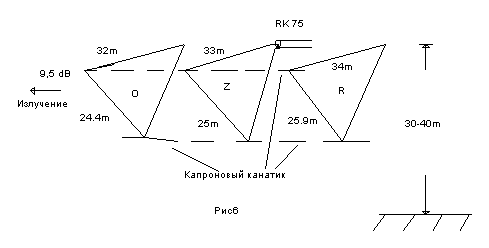

При наличии рядом стоящих зданий одинаковой высотности
можно изготовить антенну из 3-х антенн "Дельта" рис6.
Усиление данной антенны до 9,5 dB запитывается также без
всяких согласующих устройств так как входное сопротивление
данной антенны 75 ом. Периметр "Дельты" - R = 85.8 метра, Z
= 83.3 метра, D = 80.8 метра. Расстояние между R и Z = 25
метров, а между D и Z = 25 метров. Конструктивно антенна
растянута растяжками из капронового троса диаметром 8 - 10
мм с талрепами.

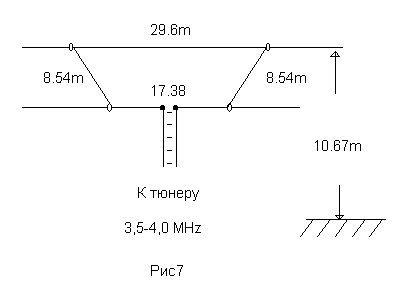

Приведенная антенна рис7 из серии компромиссов: - малая
высота подвеса антенны 11 метров и желание ее использовать в
широкой полосе частот. Для согласования входного
сопротивления антенны используется открытая линия
сопротивлением в 300 ом, поэтому работать через такую
антенну можно только через тюнер, это позволит вам не только
правильно согласовать, но и появляется возможность
использовать во много диапазонном варианте.
Настройка всех антенн сводится к установке их на
середину диапазона или на том участке в котором вы хотите
работать за счет изменения периметра рамки антенны.
Минимальный КСВ за счет изменения угла наклона вашей антенны
и особых затруднений не вызывает. Оттяжки крепления антенны
должны быть разбиты изоляторами желательно из радиофарфора,
но подойдут и из другого материала ( текстолит, фторопласт)
важно, чтобы механическая прочность изолятора на разрыв была
достаточной.
