   Выходной каскад на квазикомплементарной паре
    Главная -> Статьи -> Схемные решения -> Выходной каскад на квазикомплементарной паре


<< Назад в раздел   Распечатать Дата добавления: 2010-12-24 | Просмотров: 6703

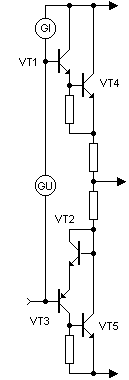

Верхнее плечо - на составном транзисторе Дарлингтона, нижнее - на транзисторе Шиклаи. Введение дополнительного транзистора VT2, аналогично VT4, VT5, симметрируютвходное сопротивление плеч. При этом искажения уменьшаются в 2..3 раза.


Автор:  Павел (Admin)
