Простейший жукек в телефон
Итак, речь пойдет о создании
простейшего миниатюрного передатчика т.е. жучка для
прослушивания телефона. Этот жукёк способен передавать все
разговоры на расстояние до 40м. Сначала обясню
обозначения на схеме. Прямоугольники это резисторы.
Измеряются в омах (килоомах, мегаомах), обозначаются
буквой R. Две параллельные черточки - конденсаторы.
Измеряются в фарадах (пикофарадах, микрофарадах),
обозначение C. VT - транзистор. Транзисторов существует
много видов, о выборе конкретного чуть позже. L1 это катушка индуктивности.
Представляет из себя просто кусок проволки, намотанный
на оправку. Собственно схема :

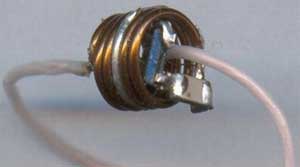

Если честно сказать я не ожидал, что жучек заработает. Теперь постараюсь немного сказать о том как мне ето удалось, причем во всех подробностях :-). Сборка начинается с катушки., которая содержит те же 6 витков, но на стержне от ГЕЛЕВОЙ ручки. Следует заранее зачистить и облудить ее концы, тк если вы будете делать это с уже намотанной катушкой, то ей настанет пиздец ;-) Потом берем транз и напаиваем прямо на него резистор смещения (между колектором и базой), к базе под углом 90 припаиваем переходной кондер. Затем все это помещается внутрь катушки, эмиттер транзистора ИЗНУТРИ припаитвается к середине катушки. Все это достаточно хорошо видно на снимках, остальное к сожалению осталось за кадром :-). Монтаж остальных деталей производится с помощью тонкой проволки, я использовал ПЭВ-0.15.
