Микромощный УКВ-ЧМ генератор на ИМС МАХ2606

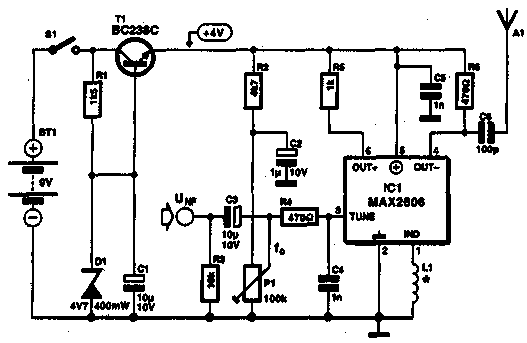

Микромощный УКВ-ЧМ генератор (рис.1) построен на ИМС МАХ2606, которая работоспособна вплоть до 650 МГц. Он предназначен для налаживания УКВ-ЧМ приемников и имеет электронную перестройку частоты (Р1) в пределах ±3 МГц от средней частоты поддиапазонов, которая задается индуктивностью катушки L1 (см. табл.).
Puc.1.
| F, MHz | 89-95 | 93-99 | 97-103 | 100-106 | 103-109 |
| L, мкГн | 0,5 | 0,47 | 0,42 | 0,39 | 0,35 |
Звуковое модулирующее напряжение 10 ... 20 мВ подается на вход UNF и обеспечивает стандартную девиацию ±40 кГц. Выходная мощность генератора -несколько милливатт, ее достаточно для связи через проволочную антенну А1 на обычный радиоприемник в пределах одной комнаты. L1 можно изготовить самостоятельно - от 8 до 14 витков полмиллиметрового медного провода на оправке диаметром 5 мм.
