РМ с удвоением частоты на 470 мГц

<< Назад в раздел Распечатать

Дата добавления: 2010-08-11 | Просмотров: 5243

В условиях городской пересеченной местности и при наличии различных экранирующих предметов, таких как железобетонные стены, металлические конструкции и др., затрудняющие получать наибольшую дальность и эффективность использования радиомикрофонов, в современном направлении развития спецтехники наблюдается все более широкое использование передатчиков на более высокие частоты.
Так например, при той же самой мощности на частоте 430-470 мГц проникновение радиоволн через указанные препятствия в несколько раз лучше, чем на частотах "гражданского" диапазона, но для использования таких устройств, для их прослушивания необходимы соответствующие спецприемники или приемники бытового назначения, дополненные соответствующими конвертерами.

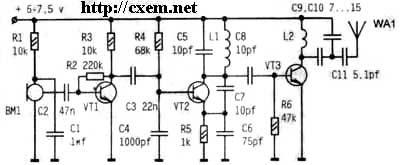

Одна из наиболее оптимальных по простоте и эффективности конструкций представлена на рисунке.
Сигнал с микрофона ВМ1 через усилитель ЗЧ VT1 проходит на вход генератора ВЧ, выполненного по схеме емкостной трехточки. Выходной контур генератора L1C5 настроен на частоту 235 мГц. Далее выходной сигнал ВЧ усиливается каскадом на транзисторе VT3, контур L2,C10,C11 которого настроен на частоту 470 Мгц, которую можно изменять конденсатором С10.
При повторении схемы выводы деталей необходимо сделать как можно более короткими, катушки L1 и L2 расположить на плате перпендикулярно друг другу. Все каскады нужно экранировать друг от друга медными перегородками.
Катушка L1 содержит 4 витка провода ПЭЛ- 0,68 мм, намотанных на оправке диаметром 3 мм. Длина намотки составляет 4 мм. L2 содержит 2 витка посеребренного провода диаметром 0,8 мм, намотанных на оправке диаметром 3 мм. Антенна - кусок многожильного провода длиной 150 мм.
Ток потребления РМ составляет 12... 15 мА, при этом дальность действия достигает порядка 300...500 метров.

Добавил: Павел (Admin)
Автор: Неизвестно
