   Радиопередатчик с ЧМ в УКВ диапазоне частот 61-73 МГц
    Главная -> Статьи -> Шпионские штучки -> Радиопередатчик с ЧМ в УКВ диапазоне частот 61-73 МГц


<< Назад в раздел   Распечатать Дата добавления: 2010-08-08 | Просмотров: 6061

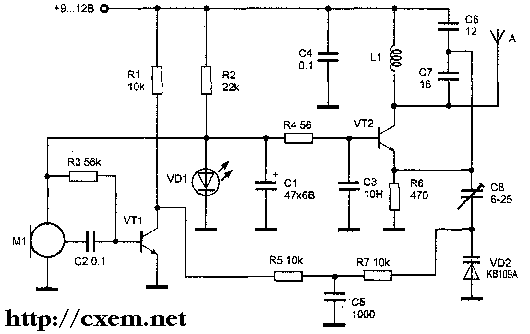

Радиопередатчик (рис. 1) представляет собой однокаскадный УКВ ЧМ передатчик, работающий в вещательном диапазоне 61-73 МГц. Выходная мощность передатчика при использовании источника пита-ния с напряжением 9-12 В - примерно 20 мВт. Он обеспечивает даль-ность передачи информации около 150 м при использовании при-емни-ка с чувствительностью 10 мкВ. Режимы транзисторов УЗЧ (VT1) и генератора ВЧ (VT2) по по-стоянному току задаются резисторами R3 и R4 соответственно. На-пряжение 1,2 В на них и на питание микрофона Ml подается с пара-метрического стабилизатора на Rl, Cl, VD1. Поэтому устройство со-храняет свою работоспособность при снижении напряжения питания до 4-5 В. При этом наблюдается уменьшение выходной мощности устройства, а несущая частота изменяется незначительно.

Модулирующий усилитель выполнен на транзисторе VT1 типа КТ315. Напряжение звуковой частоты на его вход поступает с электретного микрофона с усилителем. Ml типа МКЭ-3 и ему подобным. Усиленное напряжение звуковой частоты с коллектора транзистора VT1 поступает на варикап VD2 типа КВ109А через фильтр нижних частот на резистор R5 и конденсатор С5, и резистор R7. Варикап VD1 включен последова-тельно с подстроечным конденса-тором С8 в эмиттерную цепь транзис-тора VT2. Частота колебаний задающего генератора, выполненного на транзи-сторе VT2 типа КТ315 (КТ3102, КТ368), определяется элемента-ми контура L1, С6, С7 и емкостью С8 и VD1. Вместо светодиода VD1 типа АЛ307 можно использовать любой другой светодиод или три последовательно включенных в прямом на-правлении диода типа КД522 и им подобных. Катушка L1 бескаркас-ная, диаметром 8 мм, имеет 6 витков провода ПЭВ 0,8. При, налаживании передатчик настраивают на свободный участок УКВ ЧМ диапазона сжатием или растяже-нием витков катушки L1 или подстройкой конденсатора С8. Девиация частоты устанавливается кон-денсатором С8 по наиболее качественному приему на контрольный приемник. Передатчик можно настроить и на вещательный диапазон УКВ ЧМ (88-108 МГц), для этого необходимо уменьшить число вит-ков L1 до 5 и емкость конденсаторов С6 и С7 до 10 пФ. В качестве антенны используется отрезок провода длинной 60 см. Для уменьше-ния влияния дестабилизирую-щих факторов антенну можно подклю-чить через конденсатор емкостью 1-2 пФ.


Добавил:  Павел (Admin)
Автор:  Неизвестно
