   Дата кабель на микросхеме MAX232
    Главная -> Статьи -> Компьютерная электроника -> Дата кабель на микросхеме MAX232


<< Назад в раздел   Распечатать Дата добавления: 2010-05-05 | Просмотров: 7729

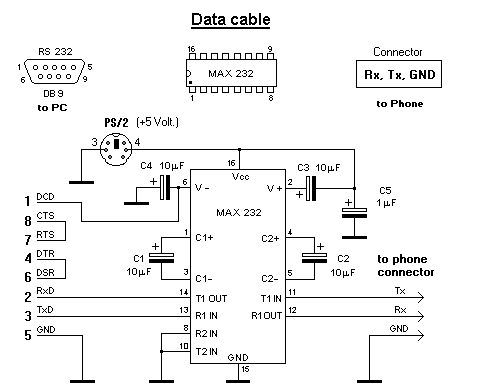

Схема дата-кабеля на микросхеме MAX232

К компьютеру кабель подключается через порт COM (он же RS232 или DB9). Распайки разъемов на мобильных телефонах смотрите в разделе Дата кабели.

Питание на 16 ножку микросхемы MAX232, подается от источника 5-ти вольтового питания (в данном случае, от PS/2 порта компьютера). Питание можно также использовать и от USB разъема, или другого стабилизированного источника.


Добавил:  Павел (Admin)
Автор:
