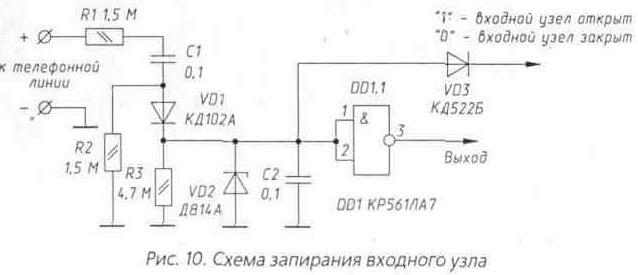

Ключи коммутации телефонных аппаратов (ТА) с линией являются, пожалуй, одним из наиболее сложных элементов сопряжения в микро-АТС.

Различают два вида коммутации:

• по минусу питания схемы;

• по плюсу питания схемы.

Комбинацией этих двух методов можно реализовать любой способ электрического (не механического) подключения ТА к линии. Рассмотрим их в отдельности.

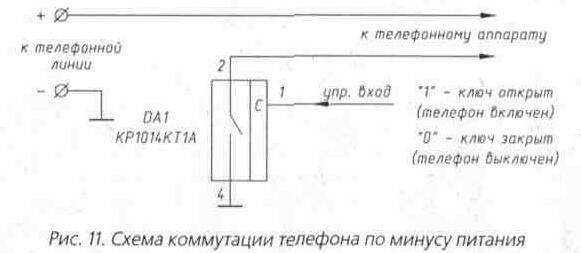

На рис. 11 приведена простая схема ключа с использованием микросхемы 1014КТ1А по минусу питания.

В соответствии с параметрами микросхемы КР1014КТ1А, В, описанными в [4], схема обеспечивает надежную работу при максимальном токе коммутации до 110мА и импульсном напряжении до 200 В. Управляющее напряжение не должно превышать 3,5...5 В.

Достоинства схемы:

• высокое качество коммутации (сопротивление в открытом состоянии не превышает 10 Ом);

• простота схемного решения;

• совместимость с КМОП-логикой;

• сверхнизкое потребление по управляющему входу (устойчиво

переключается через сопротивление до 10 МОм). Недостатки схемы:

• невозможность простым схемным решением реализовать контроль за состоянием телефона (снята трубка или положена), что ограничивает применение этого способа коммутации.

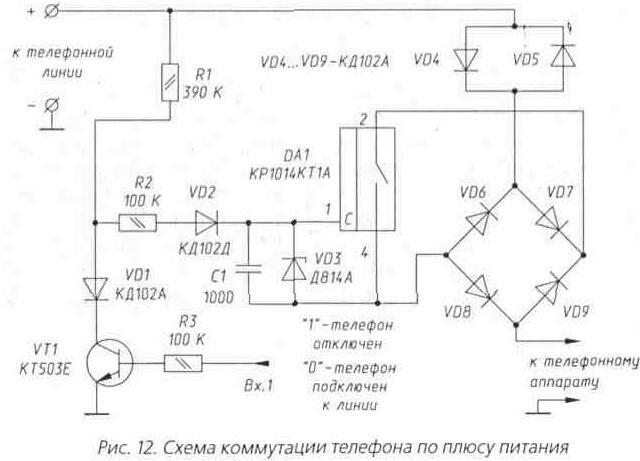

На рис. 12 приведена схема коммутации по плюсу питания. Достоинством такой схемы является возможность увязки в схеме с общим корпусом различных узлов телефонной приставки: узла подъема трубки (контроля телефона), узлов коммутации, схемы обработки и пр. достаточно простым способом. Коммутационные свойства этой схемы так же высоки, так как в основе лежит токовый ключ 1014КТ1А.

Принцип работы заключается в следующем. При подаче на базу VT1 логической единицы напряжение на управляющий вход DA1 не подается. Емкость С1 разряжена, ключ DA1 закрыт, мост VD6...VD9 также закрыт, и телефонный аппарат изолирован от линии по плюсу.

При подаче на базу VT1 логического нуля напряжение телефонной линии за счет падения на VD4, VD5 и частично на диодах моста VD6...VD9 через резисторы R1, R2 поступает на управляющий вход 1 DA1. Цепочка VD2, С1 обеспечивает стабильность включения ключа при импульсных помехах на линии (например при наличии импульсов набора номера). Телефон включается по плюсу в линию.

Еще один способ коммутации ТА по плюсу питания схемы рассматривается в [5]. На рис. 13 приведена схема ключа коммутации

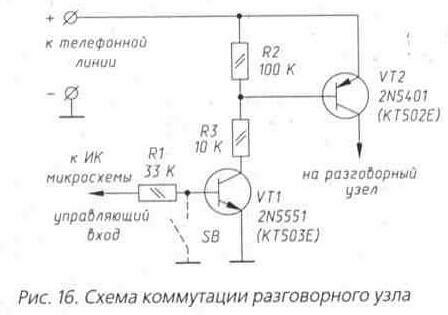

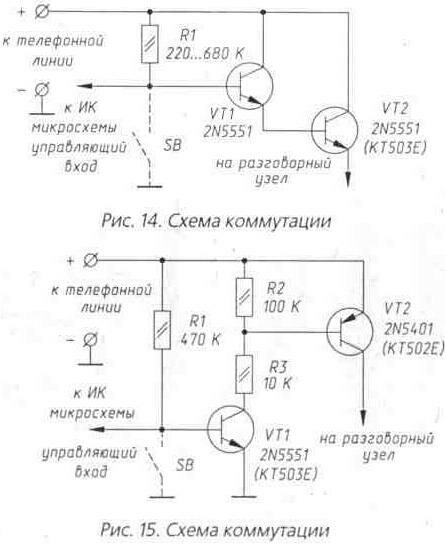

с использованием оптопары АОТ101А. Диодно-транзисторный оптрон позволяет осуществить гальваническую развязку цепи управления и ключа коммутации, в качестве которого выступает транзистор КТ972А. Транзистор открывается напряжением с линии через R1, обеспечивая коммутацию ТА на линию. Следует отметить, что сопротивление в открытом состоянии у транзистора КТ972А несколько выше, чем у микросхемы 1014КТ1А, кроме этого, при наличии импульсов в телефонной линии открытое состояние транзистора поддерживается лишь за счет переходных процессов в полупроводнике. Это может несколько ухудшить соответствие схемы коммутации нормам ГОСТ [2]. Для коммутации телефона либо разговорного ключа ТА, в [5] описаны схемы импульсных ключей на составных транзисторах, приведенные на рис. 14, 15, 16.

Эти схемы применяются в телефонных аппаратах импортного и отечественного производства для формирования импульсов набора номера, но с таким же успехом их можно применять в любых телефонных приставках в качестве ключей коммутации по плюсу схемы.

---
