В лаборатории радиолюбителя как правило есть регулируемый стабилизированный блок питания. Добавив к нему несложную приставку, можно получить двуполярный источник питания.

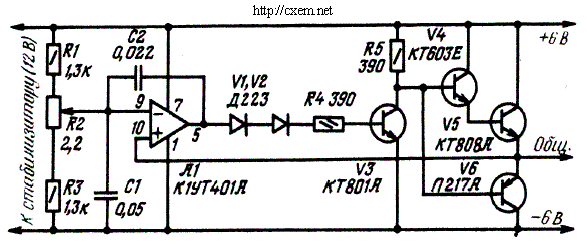

Схема такой приставки изображена на рисунке. Она рассчитана на работу совместно со стабилизатором, имеющим выходное напряжение 12 вольт и ток нагрузки 2 А. Приставка оснащена усилителем мощности на транзисторах, что позволило увеличить КПД устройства при изменении сопротивления нагрузки в широких пределах.
Соотношение выходных напряжений источника можно менять в пределах 0,6...1,6 переменным резистором R2. При соотношении, равном 1, максимальный ток нагрузки каждого плеча равен 2 А, при крайних-же значениях его следует снижать в 1,5...2 раза. Приставка работает подобно стабилизатору напряжения с параллельно включенным регулирующим элементом.
Операционный усилитель А1 сравнивает напряжение на выходе резистивного делителя R1R2R3 с напряжением на выводе "ОБЩ." усилителя мощности V5, V6. Разница
между этими напряжениями сводится к минимуму соответствующим изменением напряжения смещения транзистора V3. Цепочка V1V2R4 служит для начальной установки напряжения смещения этого транзистора. Если необходимо увеличить выходные напряжения
плеч приставки с 6 до 12 В, нужно напряжение ее питания поднять до 24 В и заменить операционник на К1УТ401Б. При этом потребуется соответствующее изменение (увеличение) сопротивления резисторов R4 и R5.
