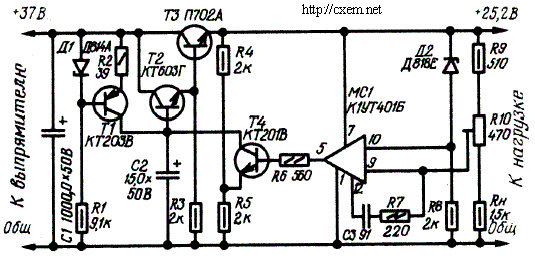

На рисунке приводится схема стабилизатора напряжения, который может быть использован для питания аппаратуры, собранной на операционных усилителях серии К140. Особенностью стабилизатора является то, что его ОУ, включенный в цепь обратной связи, питается не от отдельного источника, а неосредственно с выхода стабилизатора. Коэффициент стабилизации устройства - около 1000, выходное сопротивление не превышает 0,01 Ом, КПД - 45%. Номинальный ток нагрузки не менее 0,2 А. Пульсация выходного напряжения (двойная амплитуда) - не более 60 мкВ. Стабилизатор работоспособен в диапазоне температур от -20 до +60^оС. Температурный дрейф выходного напряжения менее 0,05%. Выходное напряжение можно увеличить до 27 В до плюс (минус) 10%. В этом случае между выводом 7 микросхемы и выходом +25,2 В нужно включить резистор сопротивлением около 200 Ом. Каскад на транзисторе Т1 служит динамической нагрузкой транзистора Т4 - это существенно повышает общий коэффициент усиления УПТ.

Транзистор П702А можно заменить на П702, КТ805. Транзисторы КТ603Г можно заменить на П308, П309, а КТ201В и КТ203В - на МП103 или МП106.
