   Смешанное подключение акустики к комбинированным усилителям (2 варианта)
    Главная -> Статьи -> Акустические системы -> Смешанное подключение акустики к комбинированным усилителям (2 варианта)


<< Назад в раздел   Распечатать Дата добавления: 2007-10-06 | Просмотров: 6936


    Усилитель этих магнитол можно использовать в двух вариантах - как двухканальный мостовой с максимальной мощностью 2х25 Вт или как четырехканальный с обычным подключением нагрузки и "виртуальной землей". Мощность при этом составляет 4х7вт. Самый известный представитель этого семейства - Sony 1253/1853. Для работы с сабвуфером также необходимо использовать двухканальную конфигурацию.
рис.2.

    Выбор схемы включения, как и в предыдущем случае, производится с учетом чувствительности головок. Для варианта А конденсаторы C1,C2 играют роль ФВЧ. От них можно отказаться, если примененные головки обеспечивают неискаженное воспроизведение низших частот. Отделение постоянной составляющей производится внутренними конденсаторами магнитолы. Однако для варианта Б обязательно наличие двух ФВЧ для стереоканалов и ФНЧ для суммарного канала. Их задача - исключить параллельную работу головок на низких частотах. Поскольку на низких частотах импеданс головок практически равен их сопротивлению по постоянному току, отсутствие фильтров может привести к перегрузке усилителя, рассчитанного на нагрузку 4 Ом. Для стереоканалов используются фильтры первого порядка (C1,C2), для суммарного - второго (C3L1R1).

    Возможен и другой вариант смешанного подключения нагрузки, но уже в рамках одного усилительного канала. Он удобен для подключения двух- или трехполосной акустической системы. Для НЧ-головки используется мостовое включение, а для СЧ/ВЧ или ВЧ - обычное. Переключатель режимов устанавливается в положение для четырехканальной конфигурации.

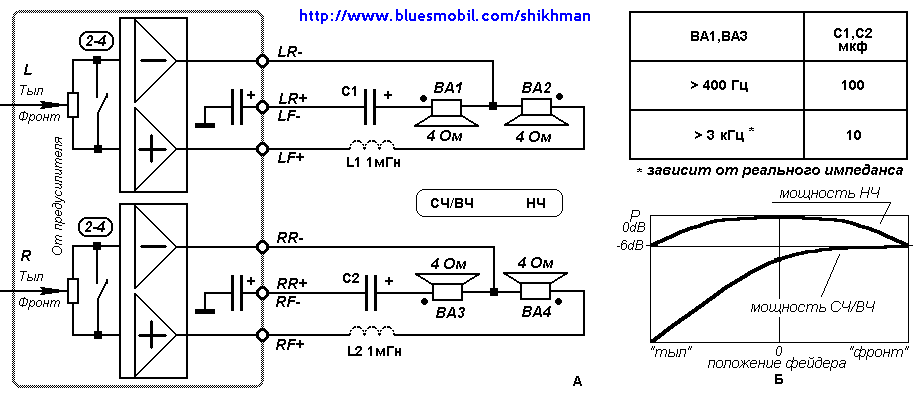

рис.3.

    Зависимость подводимой к головкам мощности от положения фейдера показана на рис.3.б. В процессе регулирования мощность на мостовой нагрузке снижается максимально на 6 дБ (в 4 раза), поскольку в крайних положениях фейдера схема сводится к обычной ("оставшееся без сигнала" плечо усилителя выполняет роль "виртуальной земли"). Следует учитывать, что в зоне совместного действия головок они оказываются соединенными параллельно, но, поскольку на этих частотах уже сказывается рост импеданса нагрузки из-за индуктивности звуковой катушки, реально перегрузка усилителя не возникает.


Добавил:  Павел (Admin)
Автор:  Неизвестно
