Экспериментальный QRP-передатчик
| ||||||||||||||||||||||||||||||||||||||||||||||||
|
Для проведения
экспериментальных связей на КВ любительских диапазонах при малой
мощности был сконструирован простейший двухламповый передатчик.

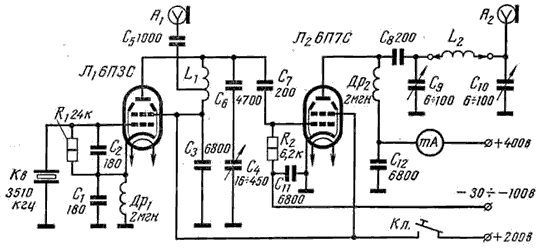

Задающий генератор выполнен на лампе 6П3С (Л1) по трехточечной схеме с емкостной обратной связью и кварцевой стабилизацией частоты. Рабочая частота задающего генератора - 3510 кГц обусловлена примененным кварцем. В анодной цепи лампы Л1 установлен контур L1C4 , который может быть настроен конденсатором переменной емкости С4 на частоты 3510 кГц или 7020 кГц. Второй каскад передатчика собран на лампе 6П7С (Л2) и в зависимости от значения индуктивности L2 и величины отрицательного смещения на управляющей сетке лампы может работать усилителем колебаний с частотой 7020 кГц, удвоителем (14040 кГц) или утроителем (21060 кГц). При работе на частоте 3510 кГц, а также на 7020 кГц с уменьшенной мощностью антенну подключают к гнезду "А1", а лампу Л2 вынимают из панели. Для работы на частоте 7020 кГц с повышенной мощностью, а также на частотах 14040 кГц и 21060 кГц лампу Л2 вставляют в свою панель, а антенну подключают к гнезду "А2". Катушки L2 для различных диапазонов - сменные.
При измерении полезной мощности передатчика параллельно его антенным гнездам включается сопротивление 75 Ом (четыре параллельно соединенных резистора 300 Ом - 2 Вт) и с помощью лампового вольтметра измеряется падение ВЧ напряжения на этом сопротивлении. Мощность в ваттах подсчитывается по обычной формуле. Результаты произведенных автором измерений даны в таблице.
На описанном передатчике в октябре 1966 года проведен ряд интересных QSO. В качестве примеров можно назвать связи на 14 МГц с UA0MX (Уссурийск) и K2AGU, а также связь на 21 МГц с F9MC с RST - 589 при мощности передатчика всего 1,7 Вт.
