   Автоматическая грозозащита
    Главная -> Статьи -> Антенны -> Автоматическая грозозащита


<< Назад в раздел   Распечатать Дата добавления: 2008-06-09 | Просмотров: 7930

Для автоматического заземления антенны после выключения радиоприемника можно применить низкоомное реле.

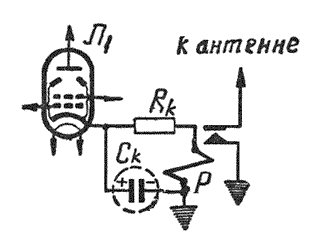

В цепь катода лампы оконечного каскада включается низкоомное реле с нормально замкнутыми контактами, присоединенными к антенне и заземлению. Реле должно быть расчитано на полный ток катода и иметь сопротивление порядка 100...200 Ом.

Для получения смещения последовательно с реле включается сопротивление нужной величины. Высокоомное реле можно подключить параллельно сопротивлению Rк.


Добавил:  Павел (Admin)
Автор:  Неизвестно
