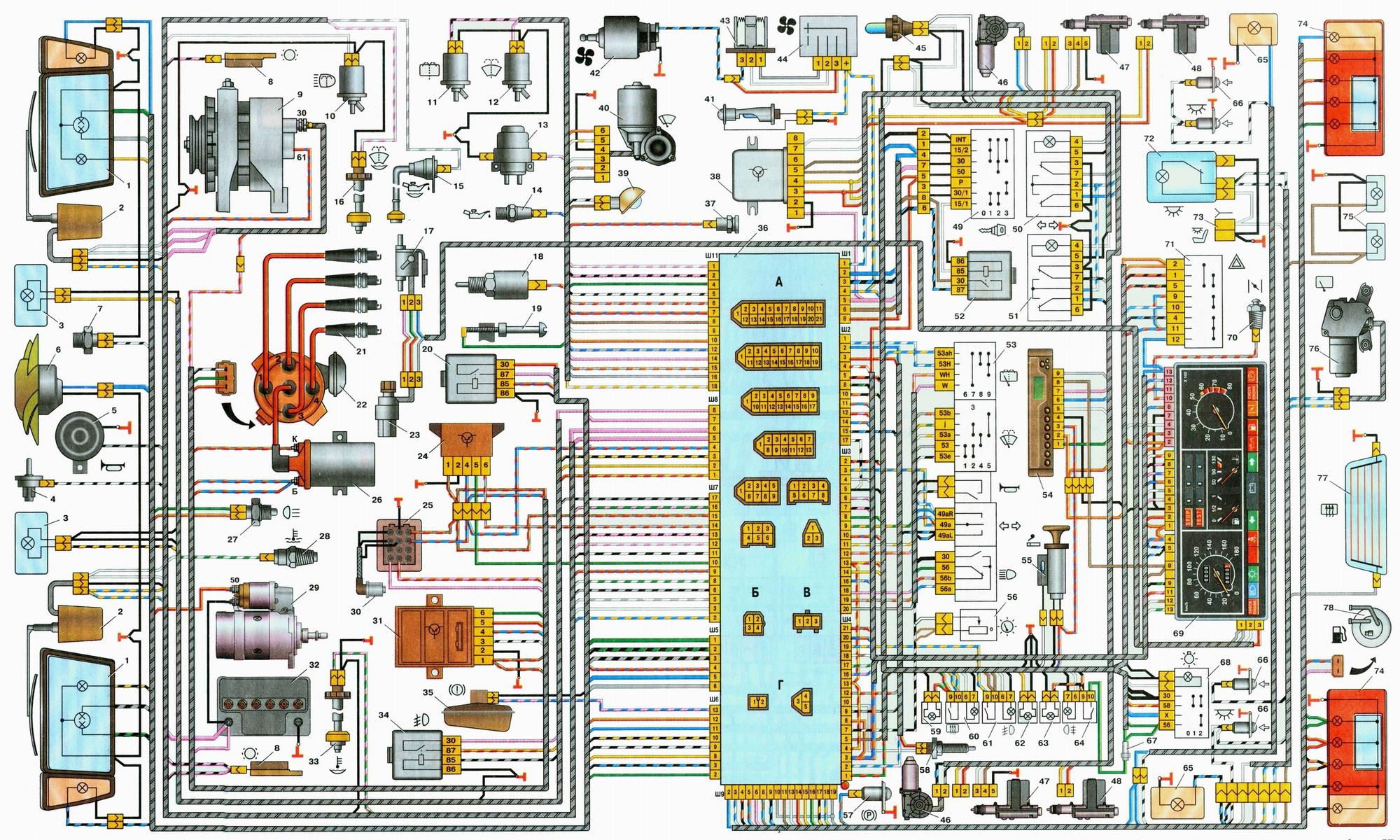

Схема электропроводки ВАЗ-21093, ВАЗ-21099
Нажмите для увеличения (592 КБайт)

Электрическая схема ваз 21093 и ваз 21099 с «высокой» панелью приборов, исполнения «люкс»:
1 - блок фара; 2 - электродвигатели очистителей фар ваз 21099; 3 - противотуманные фары; 4 - выключатель подкапотной лампы; 5 - звуковой сигнал; 6 - электродвигатель вентилятора системы охлаждения двигателя; 7 - датчик включения электродвигателя вентилятора; 8 - датчик износа колодок передних тормозов; 9 - генератор ваз 21099; 10 - электромагнитный клапан включения омыва фар ваз 21099; 11 - электромагнитный клапан включения омыва заднего стекла; 12 -электромагнитный клапан включения омыва ветрового стекла ваз 21099; 13 - электродвигатель омывателя стекол; 14 - датчик контрольной лампы давления масла; 15 - датчик уровня масла; 16 - датчик уровня омывающей жидкости; 17 - датчик расхода топлива ваз 21099; 18 - электромагнитный клапан карбюратора ваз 21099; 19 - концевой выключатель карбюратора; 20 - реле включения стартера ваз 21099; 21 - свечи зажигания ваз 21099; 22 - датчик-распределитель зажигания; 23 - датчик скорости автомобиля; 24 - блок управления электромагнитным клапаном карбюратора ваз 21099; 25 - колодка диагностики; 26 - катушка зажигания ваз 21099; 27 - выключатель света заднего хода; 28 - датчик указателя температуры охлаждающей жидкости; 29 - стартер ваз 21099; 30 - датчик верхней мертвой точки 1-го цилиндра; 31 - коммутатор ваз 21099; 32 - аккумуляторная батарея; 33 - датчик уровня охлаждающей жидкости; 34 - реле включения противотуманных фар; 35 - датчик уровня тормозной жидкости; 36 - монтажный блок ваз 21099; 37 - штепсельная розетка для переносной лампы; 38 - блок управления блокировкой замков дверей; 39 - подкапотная лампа; 40 - электродвигатель очистителя ветрового стекла; 41 - лампа освещения вещевого ящика; 42 -электродвигатель вентилятора отопителя; 43 - дополнительный резистор электродвигателя отопителя; 44 - переключатель вентилятора отопителя; 45 - лампа подсветки рычагов отопителя; 46 - моторедукторы электростеклоподъемников передних дверей; 47 - моторедукторы блокировки замков передних дверей; 48 - моторедукторы блокировки замков задних дверей; 49 - выключатель зажигания ваз 21099; 50 - переключатель электростеклоподъемника правой двери; 51 - переключатель электростеклоподъемника левой двери; 52 - реле зажигания; 53 - подрулевой переключатель; 54 - маршрутный компьютер ваз 21099; 55 - прикуриватель; 56 - регулятор освещения приборов ваз 21099; 57 - выключатель контрольной лампы стояночного тормоза; 58 - выключатель стоп-сигнала; 59 - контрольная лампа включения обогрева заднего стекла; 60 - выключатель обогрева заднего стекла; 61 - выключатель противотуманных фар; 62 - контрольная лампа включения противотуманных фар; 63 - контрольная лампа включения заднего противотуманного света; 64 - выключатель заднего противотуманного света; 65 -боковые указатели поворота; 66 - выключатели плафона на стойках дверей (на ваз-21093 и ваз-21099); 67 - предохранитель цепи противотуманного света; 68 - выключатель наружного освещения; 69 - панель приборов ваз 21099; 70 - выключатель контрольной лампы воздушной заслонки карбюратора; 71 - выключатель аварийной сигнализации; 72 - плафон; 73 - разъем для подключения к плафону индивидуального освещения; 74 - задние фонари; 75 - фонари освещения номерного знака; 76 -электродвигатель очистителя заднего стекла; 77 - элемент обогрева заднего стекла; 78 - датчик указателя уровня и резерва топлива


Добавил:  Павел (Admin)
Автор:  Неизвестно
