   Схема электропроводки автомобиля ВАЗ 2106, 21061 и 21063 (1976-1987)
    Главная -> Статьи -> Автомобильная электроника -> Схема электропроводки автомобиля ВАЗ 2106, 21061 и 21063 (1976-1987)


<< Назад в раздел   Распечатать Дата добавления: 2008-05-21 | Просмотров: 17627

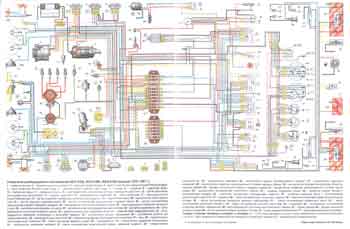

Схема электропроводки ВАЗ 2106, 21061 и 21063, 1976-1987 годов
Нажмите для увеличения (219 КБайт)


Добавил:  Павел (Admin)
Автор:  Неизвестно
