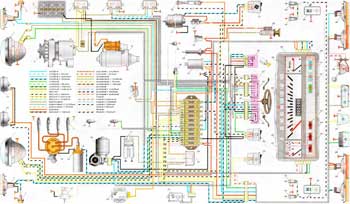

Электрическая схема ВАЗ-21011, ВАЗ-21013
Нажмите для увеличения (186 КБайт)

Качество схемы не очень хорошее, но разглядеть можно.

1. Фары;
2. Подфарники;
3. Боковые указатели поворота;
4. Аккумуляторная батарея;
5. Реле контрольной лампы заряда аккумуляторной батареи;
6. Реле включения ближнего света фар;
7. Реле включения дальнего света фар;
8. Генератор;
9. Стартер;
10. Подкапотная лампа;
11. Свечи зажигания;
12. Датчик контрольной лампы давления масла;
13. Датчик указателя температуры охлаждающей жидкости;
14. Звуковые сигналы;
15. Распределитель зажигания;
16. Электродвигатель стеклоочистителя;
17. Датчик контрольной лампы уровня тормозной жидкости;
18. Катушка зажигания;
19. Электродвигатель омывателя ветрового стекла;
20. Регулятор напряжения;
21. Электродвигатель отопителя;
22. Лампа освещения вещевого ящика;
23. Добавочный резистор электродвигателя отопителя;
24. Штепсельная розетка для переносной лампы;
25. Выключатель контрольной лампы стояночного тормоза;
26. Выключатель сигнала торможения;
27. Реле-прерыватель указателей поворота;
28. Выключатель света заднего хода;
29. Блок предохранителей;
30. Реле-прерыватель контрольной лампы стояночного тормоза;
31. Реле стеклоочистителя;
32. Переключатель электродвигателя отопителя;
33. Прикуриватель;
34. Выключатели плафонов, расположенные в стойках задних дверей;
35. Выключатели плафонов, расположенный в стойках передних дверей;
36. Плафоны;
37. Выключатель зажигания;
38. Комбинация приборов;
39. Указатель температуры охлаждающей жидкости;
40. Контрольная лампа дальнего света фар;
41. Контрольная лампа наружнего освещения;
42. Контрольная лампа указателей поворота;
43. Контрольная лампа заряда аккумуляторной батареи;
44. Контрольная лампа давления масла;
45. Контрольная лампа стояночного тормоза и уровня тормозной жидкости;
46. Указатель уровня топлива;
47. Контрольная лампа резерва топлива;
48. Лампа освещения комбинации приборов;
49. Переключатель света фар;
50. Переключатель указателей поворота;
51. Выключатель звукового сигнала;
52. Выключатель омывателя ветрового стекла;
53. Переключатель стеклоочистителя;
54. Выключатель наружнего освещения;
55. Выключатель освещения приборов;
56. Датчик указателя уровня и резерва топлива;
57. Лампа освещения багажника;
58. Задние фонари;
59. Фонарь освещения номерного знака;
60. Фонарь света заднего хода.
