   Выпрямители с электронным регулятором для зарядки аккумуляторов
    Главная -> Статьи -> Автомобильная электроника -> Выпрямители с электронным регулятором для зарядки аккумуляторов


<< Назад в раздел   Распечатать Дата добавления: 2008-05-16 | Просмотров: 7299

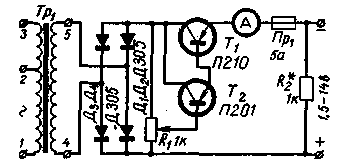

Выпрямитель (рис. 1) собран по мостовой схеме на четырех диодах Д1 - Д4 типа Д305. Регулирование силы зарядного тока производится. при помощи мощного транзистора Т1 включенного по схеме составного триода. При изменении смещения, снимаемого на базу триода с потенциометра R1, изменяется сопротивление цепи коллектор-эмиттер транзистора. Зарядный ток при этом можно изменять от 25 ма до 6 а при напряжении на выходе выпрямителя от 1,5 до 14 в.

Схема зарядного устройства
Puc.1


Резистор R2 на выходе выпрямителя позволяет устанавливать выходное напряжение выпрямителя при отключенной нагрузке. Трансформатор собран на сердечнике сечением 6 см квд. Первичная обмотка рассчитана на включение в сеть с напряжением 127 в (выводы 1-2) или 220 в (1-3) и содержит 350+325 витков провода ПЭВ 0,35, вторичная - 45 витков провода ПЭВ 1,5. Транзистор T1 устанавливают на металлическом радиаторе, площадь поверхности радиатора должна быть не менее 350 см.кв. Поверхность учитывается с обеих сторон пластины при толщине ее не менее 3 мм.

Б. ВАСИЛЬЕВ

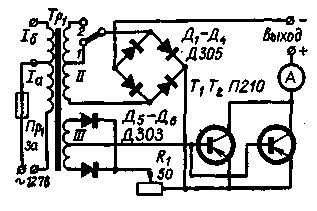

Схема, приведенная на рис. 2, отличается от предыдущей тем, что с целью увеличения максимального тока до 10 о транзисторы T1 и Т2 включены параллельно. Смещение на базы транзисторов, изменением которого регулируется зарядный ток, снимается с выпрямителя, выполненного на диодах Д5 - Д6. При зарядке 6-вольтовых аккумуляторов переключатель устанавливается в положение 1, 12-вольтовых - в положение 2.

Схема зарядного устройства
Puc.2

Обмотки трансформатора содержат следующее количество витков: la - 328 витков ПЭВ 0,85; 1б - 233 витка ПЭВ 0,63; II - 41+41 виток ПЭВ 1,87; III - 7+7 витков ПЭВ 0,63. Сердечник - УШ35Х 55.

А. ВАРДАШКИН

(Радио 7 1966 г.)



Добавил:  Павел (Admin)
Автор:  (Радио 7 1966 г.)
