Сабвуфер на 75ГДН-1-4
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Статья взята с сайта pavel.artmech.com
|
Fs – частота резонанса в открытом пространстве; | |
Qts – полная добротность динамика; | |
Vas – эквивалентный объем. |
Fs - это частота резонанса динамика без какого-либо акустического оформления. Она так и измеряется - динамик подвешивают в воздухе на возможно большем расстоянии от окружающих предметов, так что теперь его резонанс будет зависеть только от его собственных характеристик - массы подвижной системы и жесткости подвески.
Qts - отношение передаточной функции динамика на частоте Fs к передаточной функции на частотах, где амплитудно-частотная характеристика (АЧХ) динамика горизонтальна, т.е. на частотах выше Fs. Другими словами, Qts –характеризует эффективность динамика на резонансной частоте.
Vas – объем воздуха, который обладает гибкостью (величина обратная упругости) такой же, как и подвижная система динамика. При размещении динамика в закрытом ящике (ЗЯ) гибкость воздуха внутри ящика добавляется к гибкости подвижной системы динамика и его резонансная частота изменяется. Существует следующая закономерность, при помещении динамика в ящик объемом Vas его резонансная частота Fs и добротность Qts возрастают в 1,4 раза.
Измерить эти параметры при первый взгляде на конструкцию довольно геморойно, но проделав это один раз - все сомнения пропадают - всё оказывается достаточно просто.
скачать прогу генератора сигналов для звуковой карты скачать Marchand Function Generator |
можете еще слить скачать Oscilloscope 2.51 - осциллограф к звуковой плате. Подключив выход на вход - можно посмотреть чего генератор вытворяет :) |
скачать мой файл расчёта в Excel |
найти резистор на 1Ком |
взять стерео, как минимум, усилитель мощности, ибо надо усилить сначала сам сигнал, а потом измеряемый сигнал |
взять вольтметр цифровой желательно, шоб не пересчитывать и не перещёлкивать диапазоны. Я взял цифровой и стрелочный, и сравнил результаты для проверки. |
Далее нужно собрать следующую схему:
Далее:
Берем ручку и бумагу
Запускаем программу генератора, громкость на компе ставим на середину (иначе синусоида обрезанная какая-то получается), остальное усилком выправиться.
Подключаем вольтметр к точкам А и С (т.е к выходу усилка) , и устанавливаем напряжение равным 10-20 В на частоте 500-1000 Гц, регулируя громкость на усилителе.
Подключаем вольтметр к точкам В и С (т.е к динамику).
Ставим на ~5Гц генератор и УБИРАЕМ ДИНАМИК подальше от всех предметов и стенок (можно подвесить, если получиться). Практика показала, что в дали от предметов и на полу лежащий динамик дает таки различные показания, но незначительные, однако на чистоту эксперимента повлияет.
Меняя частоту генератора смотрим показания вольтметра - нас интересуют максимальное и минимальное напряжение. Примерно возле резонансной частоты напряжение резко возрастает, а после резко падает. При максимальном напряжении смотрим частоту - это и есть Fs.
Таким макаром мы уже имеем Fs. Изменяя частоту вверх относительно Fs, находим частоты, на которых показания вольтметра постоянны и значительно меньше Us (при дальнейшем повышении частоты напряжение опять начнет увеличиваться). Запишем это значение, Um. Лучше повторить процедуру с уменьшением частоты. По эти записям получим примерно такой график:
Где, Fs - резонансная частота, а Us соответствующее ей напряжение. Um - минимальное напряжение, U12

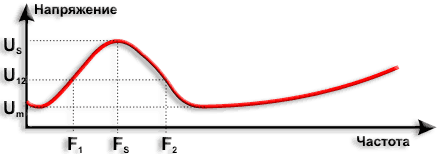

рассчитывается в Excel-е, после занесения данных в ячейки. Опять крутим опять частоту и ищем когда показания вольтметра совпадут со значением U12, запоминаем частоту. Таких значений должно быть два, как видно из графика. Это будут F1 и F2.
Вносим их в Excel. Всё - смотрим значение Qts. Я сделал две методики расчета, для проверки правильности того, что я насчитал :) в итоге показания сошлись, а небольшая разница объясняется погрешностью вычислений. Vas можно не считать, а взять из справочных данных, он похож на правду, да и этот параметр не сильно влияет на расчет ящика. К тому же, для его расчета вам придется соорудить фанерный ящик, достаточно жесткий и герметичный, а затем повторить измерения. Если всё же есть желание рассчитать Vas - почитайте в
исходном тексте как это делать. Я ставил себе цель, создать что-то типа конспекта тех материалов, которые я прочитал, дабы отбросить ненужное, а для глубинного изучения вопроса - в конце материала привожу все линки. Итак мы сняли параметры динамика. Для 75ГДН-1-4 вот что получилось:
Параметры моего динамика | Справочные параметры (из интернета) | |
Fs | 34 | 25 |
Qts | 0,46 | 0,21 |
Vas | не измерялся | 80 |
Наиболее важный параметр это Qts. Как вам отличие? В ДВА РАЗА! Надо сказать, что я скачал примерно с десяток справочников по динамикам, другие параметры в них колебались, а вот этот был на удивление стабилен. Вот и верь после этого людям...
Едем дальше. Теперь надо выбрать тип ящика, куда всё это добро засунуть можно. И тут нам как раз пригодятся точные параметры динамика.
Самых распространенных видов акустического оформления всего три :
Тип ящика | ЗакрытыйЯщик (ЗЯ) Closed
| ФазоИнвертор (ФИ) Vented
| Бандпасс (БП) 4-го и 6-го порядков Bandpass
|
Критерий выбора | Qts < 0.8-1.0 , оптимально 0,7 Fs/Qts=50 | Qts<0.6, оптимум - 0,39 Fs/Qts=85 | Fs/Qts=105 |
Отличительные характеристики | Это наиболее простой в изготовлении тип акустического оформления АС. При простоте конструкции, обладает многими достоинствами, но К.П.П наименьший по сравнению с любым другим типом акустического оформления - как следствие необходимость нехилой мощи и возможный выход динамика из строя(от чрезмерных стараний :) Для расчета характеристик здесь есть всего один параметр - объем ящика. | В своем рабочем диапазоне фазоинвертор создает для динамика совершенно тепличные условия, причем точно на частоте настройки амплитуда колебаний минимальна, а большая часть звука излучается тоннелем. Допустимая подводимая мощность здесь максимальна, а искажения, вносимые динамиком - наоборот, минимальны. Фазоинвертор существенно более капризен к выбору параметров и настройке, поскольку выбору, под конкретный динамик, подлежат уже три параметра: объем ящика, поперечное сечение и длина тоннеля. | Чемпион по эффективности. Путем выбора соответствующих объемов и частоты настройки передней камеры, можно построить сабвуфер с широкой полосой пропускания, но ограниченной отдачей, то есть колокол будет низким и широким, а можно - с узкой полосой и очень высоким к.п.д. в этой полосе. Бандпасс - капризная штука в расчете и самая трудоемкая в изготовлении. Зато динамик закопан внутри - меньше риск повредить динамик и практически отпадает необходимость в полосовом фильтре(хотя на практике выяснилось - что всё равно желателен) |
ЗЯ я сразу отмёл - зачем мне колонка с низким КПД? Динамик и так не самый мощный - номинал 50Вт, максимальная 75Вт. К тому же внутри колонки нехилое давление создается, что требует особой герметичности. И параметр
Fs/Qts не подходит для моего динамика. Правда, ЗЯ это и самый маленький ящик из всех - что может оказаться иногда важным.
ФИ я не захотел делать по трем причинам :1) надо супер ровную дырку делать и потом чем-то её закрывать, иначе мой ребенок сразу приговорит динамик 2) надо ставить фильтр для обрезания частот свыше 200Гц, иначе 75ГДН дальше звучит совсем не cool. 3) нормальный спад на низах получался при диких размерах ящика 120-150л(еще один шкаф в квартире), меня бы жена выперла вместе с этим сабвуфером
:) НО! Fs/Qts=74, т.е. динамик наиболее подходит для ФИ, а низы классные дает при этом, только вот РАЗМЕР 8(. Тут надо учесть, что для одиночных бандпассов подходят практически те же динамики, что и для фазоинверторов.
Бандпасс мне подошел и понравился больше всего. Фильтр делать не надо - сам корпус фильтрует. Динамик внутри спрятан - не проткнешь. И расчеты в программах показали наилучшие результаты при уместном размере...
Расчет и проектирование ящика.
Расчеты показали у Бандпасса относительно неплохие размеры и неплохой спад на низах, однако всё равно спад сильно зависел от объема и пришлось идти на компромисс, немного уменьшив ящик до 65л. Расчеты я провел сразу в трех программах, дабы проверить верность того, что я соорудил. Результаты практически сошлись. Я использовал
WinISD 0.44,
WinISD Pro Aplha и
скачать JBL SpeakerShop или
скачать BassBox (найдите 10 отличий называется). Понравилась мне больше всего первая прога, вторая была жутко глючной (на то она и Alpha), но в некоторых отношениях полезной, третья - просто подтвердила мои расчеты (у неё очень неудобный интерфейс - плохо менять параметры на лету, подбирая значения для размера камер и фазоинверторов, а после каждой загрузки нужно в метрическую систему переключаться). Итак чего получилось - смотрим графики (взять файлы проектов можно будет далее):

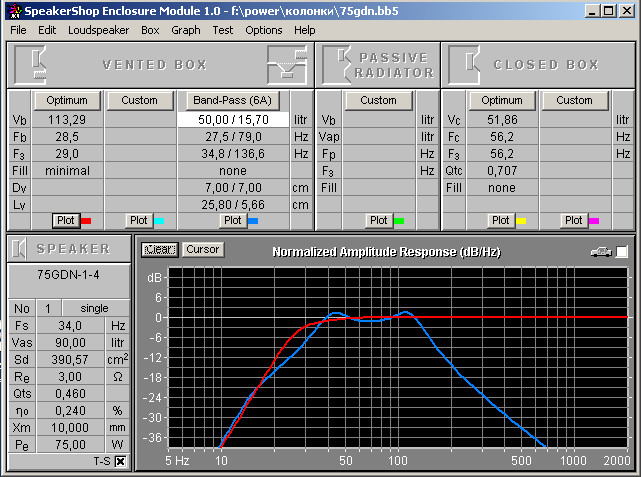

Тут видно в сравнении БП и ФИ. При равных объемах ящика ФИ значительно уступает Бандпассу. А при больших наоборот. Так что если хотите поиметь новый шкаф дома - то стоит присмотреться к ФИ. Про горб в середине см. ниже. И почти тоже самое в JBL SS:
Тут немного меньше объем у ФИ, но все равно он в 2 раза больше приведенного БП. Для БП тоже объем критичен, можно сделать большим, уменьшив тем самым провал в середине и улучшив спад на низах. Расчет сводится в подборе литража камер и частот на которые они настроены, ну и проверке АЧХ. Я думаю остальные три графика вас не будут волновать :). Провал в середине не убирался ну никак - такой вот динамик :). На увеличение объема я идти не хотел, мне надо было вписаться в комнату, ящик кстати немаленький всё равно. Но я думаю, таким провалом можно пренебречь - ведь провал в 3Дб очень небольшой (просто график растянут по высоте), а если учесть неравномерность АЧХ самого динамика в 10Дб, то про это просто можно забыть. К тому же, это все равно идеализированная АЧХ, в жизни всё куда сложнее и запутанней :) Провал можно сделать меньше, если сузить частоту, но мне хотелось дотянуть АЧХ до 200Гц, что не совсем удалось, но в 150Гц уж точно попал :). Тут же замечу - середина всё равно слышна в сабе через толстую дырку, так что активный фильтр не помешает, что я потом и исполнил в усилке. Расчет фазоинверторов сводится к заданию внутреннего диаметра трубы в метрах и проверке значения "Vent mach" на зеленый цвет, когда становиться красным - плохо - слишком большой поток воздуха, т.е это уже не сабвуфер, а музыкальный инструмент типа "труба". Тут же надо смотреть на длину фазоинвертора, чтобы она вообще вместилась в ящик, а желательно ваще до середины . Я долго не мог списаться в размер, ибо увеличивая диаметр, для нормального потока воздуха, длинна фаза сразу становилась немерянной. Длинна зависит от диаметра и частоты, на которую настроен фаз - поэтому играться можно еще и частотой. При этои будет меняться АЧХ, учтите это. Сначала, был изготовлен саб с одинаковыми трубами, благо в верхнем, как раз программа показывает меньшее сопротивление воздуха, но после сборки усилка на 100Вт и прослушке выяснилось - после ~50Вт начинался эффект выхлопа воздуха (хлопки) как раз в верхнем отделении (самое маленькое однако). Пришлось всё разбирать и выпиливать большую дырку под тооолстую трубу 105мм внутри, чем я впритык почти вписался в высоту камеры - осталось 2см. Если учесть, что туда надо впереть еще звукопоглотитель - это очень малый запас. Трубы я пользовал канализационные пластмассовые. Тут замечу, что 70мм трубы есть, но их не так валом как 50мм и 105мм. С увеличением верхнего фаза, сразу стал лучше работать нижний. 50мм очень не рекомендую ставить - для такой дуры это очень мало. Итог такой - для саба размеры элементов самое важное :).
Первый вариант |
Окончательный вариант |

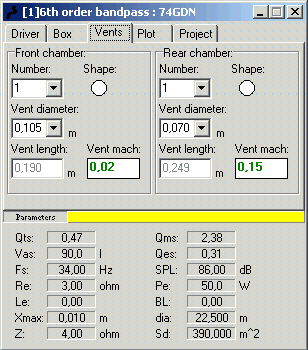

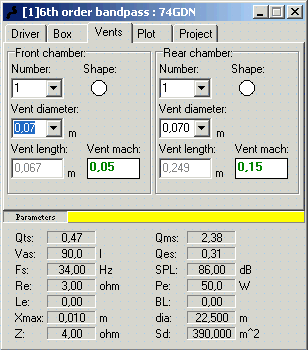

Внизу в окнах приведены все параметры динамика, но всё это можете взять в файлах проектах для обоих программ: для WinISD и для

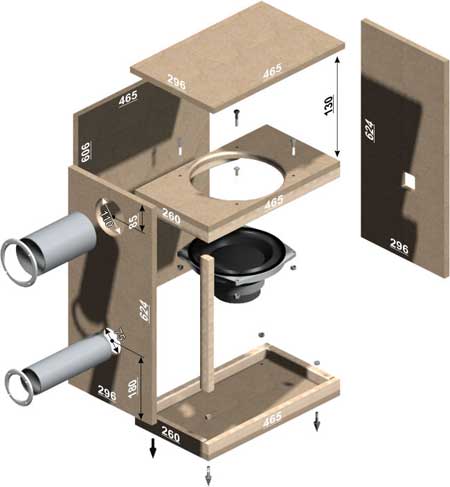

JBL SpeakerShop. Ну что, объемы определены, настало время рассчитать коробку и конструкцию. Поскольку я занимаюсь по долгу своей работы 3D моделированием, я так и сделал - взял программу SolidWorks и создал там 3D модель. Если вы заметили - в дизайне сайта тоже задействована 3D графика :) Программа сама рассчитала мне объем.
Точно сделать это самому сложно, поскольку все соединительные бруски в конструкции съедают приличный объем, а конструкцию приходилось выдумывать и менять на ходу. Еще одной проблемой был материал и его толщина, а программа сразу позволяла увидеть размеры каждого элемента, учитывая, как раз, толщину листа и стыковку друг с другом, т.е. я автоматически получал размеры каждого элемента. Отдельно о материале. Ну про МДФ я даже задумываться не стал, хотя конечно лучший вариант. Задача стояла найти ДСП 20-22мми, но она оказалась практически невыполнимой. Самый распространенный ДСП 16мм или 18мм ламинированный польский. 16мм мало, а ламинированный с двух сторон, наверное, плохо для звука, к тому же получается дорого. Потом я понял, как правильно сделал, не купив ламинированный ДСП. Да и 18мм обычный найти не удавалось около 1,5 недель. Те что были в магазинах - невозможно допереть домой, ибо лист сильно большой. Я уже обзвонил все конторы и прошелся по всем рынкам. Нервы начинали сдавать - я уже почти пожалел, что связался с сабом, ибо всё, кроме материала ящика, было уже куплено. Начал обдумывать как бы склеить 16мм ДСП и 4мм фанеру, но клеить упорно не хотелось - для этого надо специальный клей и нехилый пресс. И тут позвонил друг, попросил помочь привезти ему домой цемент. Так вот, пока мы бегали искали цемент и его хозяев по всей промзоне, мы случайно наткнулись на контору по продаже и распилке того самого пресловутого ламинированного польского ДСП. В качестве прокладок в стеллажах, у них лежали 22мм листы ДСП. Но хозяина не было и пришлось ждать... Поискав опять хозяев цемента и не найдя их :) Мы опять вернулись к ДСП. Хозяин 22мм не отдал, мотивируя тем, что трудно вытаскивать, да и типа они уже прогнулись (короче вытаскивать было лень) и предложил мне 28мм. Это круто подумал я, и отказался, глядя на эти толстенные листы. И тут он предложил мне 18мм, простое шлифованное ДСП - оказывается оно используется как транспортные листы для ламинированного (сверху и с низу). Так вот, всё добро, вместе с распилкой на импортном станке, мне обошлось в 5$ (распил 0,3$/м). Так сам в жизни не выпилишь - ровненько, точно по размерам. Делайте выводы... Да, о чём это я? Ах да - о ящике. Смотрим что получилось:

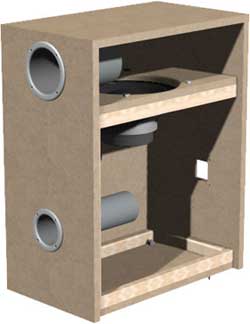

Как вы догадались это 3D модель. Длинна фазоинверторов видна на скриншотах программы выше и составляет 19см верхнего и 25см нижнего, внутренние диаметры соответственно 105мм и 70 мм. В задней стенке дырка под панельку разъемов. В качестве ножек были изготовлены на заводе шипы из стали и закалены. Размер я выбирал на свой вкус. В найденных статьях народ делал шипы раза в 2 больше, а я не хотел сильно высоко ставить саб, чтобы шипы не были видны, ведь конструкция и так не низкая. Шипов надо 4, на 3 подставках я опробовал - жутко неустойчивая конструкция. Это в колонках можно обойтись тремя, поскольку они не глубокие и центр тяжести у них спереди. По высоте шипы ровнял шайбой, она понадобилась только одна, затем проверял на заведомо ровной поверхности (задней стенке).
Далее рассмотрим этапы сборки конструкции...
Сборка ящика.

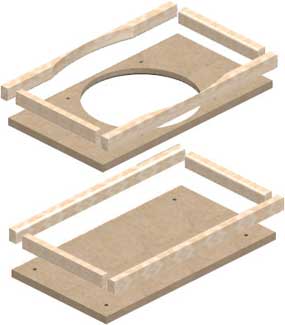

Вырез дырок в ДСП я опущу, будем считать, что они вырезаны. Я всё вырезал электролобзиком. Без него труба было б мне наверное. Брус им тоже классно обрезать, одно плохо - жужжит он неимоверно.Этап 1 Сборка средней и нижней полок. Предварительно я закруглил верхние внутренние края бруса. Брус 20х30мм крепиться шурупами длинной 45мм. Под шурупы я везде высверливал отверстия предварительно. Вся сборка деревянных узлов ставилась на ПВА ЭКСТРА - это более густой ПВА, для более крепкого склеивания. Все углы промазывались силиконовым герметиком для дерева - он более твердый чем обычный для стекол и т.д. Но я думаю, можно и любым.
Прикручиваем боковые стенки к брускам с внутренней стороны шурупами 35мм. Среднюю полку надо достаточно ровно вымерять. Клей не забудьте. К боковым стенкам крепим спереди брус. Получается брус, спереди, по всему периметру большой камеры. Этап 3
Приклеиваем фазоинверторы к передней стенке. Я вклеивал их жидким металлом - такая твердая многокомпонентная фигня, по запаху как эпоксидка. Она разминается руками, получается как пластилин - мягкая и жутко липнущая. Твердеет почти моментально как только остывает, а если не остывает все равно твердеет минут через 5-10, поэтому с рук я неё снимал потом пемзой вместе с кожей :) Я делал по всему радиусу утолщение у основания, для надежного крепления - торчат они всё же далеко. К тому же, идеально точно вырезать такое отверстие электролобзиком у меня лично не вышло, и эти неравномерности как раз чудно заделались жидким металлом. Фазоинверторы я обмотал оконным бумажным скотчем в слоев 5-7, очень плотно все приглаживая. Затем оклеил их линолеумом с утеплителем. Толщина фазов получилась мм эдак 7. Этап 4
Прикручиваем переднюю стенку к брускам с внутренней стороны шурупами 35мм. В верхней части прикручиваем её на уголки, для большей жесткости конструкции. Я использовал пластмассовые мебельные с крышечкой.
Этап 5 Устанавливаем динамик на герметик, крепим болтами (не помню размер). Промазываем хорошенько по кругу - на фотографии видно белый герметик. Подпаиваем провода. В заднюю стенку я прикрепил колодку с разъемами. Этап 6 Теперь все это надо оклеить звукопоглотителем. Вариантов материала много. Я использовал вспененный линолеум с утеплителем, а затем, под конец, толстый синтепон ~2,5-4см, который, кроме оклейки, ещё и распушил в большой камере. К верхней и задней стенке линолеум тоже надо приклеить. Можно оклеить в несколько слоев. Хорошая штука толстый ватин, но его достать я не смог. Этап 7
Ставим верхнюю крышку и заднюю на герметик, без клея - потом ещё их возможно снимать придется. Прикручивал я их мебельными стяжками под внутренний шестигранник - отличная штуковина, крепит весьма прочно, главное не сорвать, если закручиваете дрелью, как я. Крепил в торец, тут надо быть аккуратным с ДСП - оно может и расслаиваться. Для стяжек сначала сверлиться одна длинная дырка, а потом в прикручиваемой отверстие увеличивается бОльшим сверлом. Две стяжки наверху спереди в переднюю стенку, остальные сверху верней крышки, а заднюю просто по всему периметру и в центре. Как притягивается видно по выступившему герметику, а притягивается хорошо. На фотографиях еще первый вариант, с малым верхним фазоинвертором и синтепоном еще не оклеен. В дальнейшем я оклеил линолеумом и бруски тоже. Это была, так сказать, первая пробная сборка, дабы послушать - зазвучит или нет. Зазвучал. Но у меня пока был только усилитель на 25Вт, на нём было пока нормально.... Тут я всё это дело бросил и стал собирать усилок на 100Вт, надо же было проверить конструкцию на максимум возможного. И не зря я опасался более мощного усилителя - тут то и выяснилось, что на максимуме верхний фаз хлюпает, а вот корпус был герметичен с первого раза - недаром я добротно промазал все швы и углы герметиком. Пришлось разбирать всю конструкцию, выпиливать бОльшую дырку и ставить более толстую трубу. Тут я уже и всё "утеплил" синтепоном окончательно. Внутри стало как в сугробе :) мягко, бело и тепло. Ну что сказать, зазвучал он достаточно неплохо - ровный мягкий бас. На максимальной громкости усилка начинает динамик уже переклинивать, но надо учесть что его номинал 50Вт. Для квартиры выше крыши хватает, тем более, что его не должно быть слышно в музыке, просто когда его подрубаешь - как объема музыке добавляется и такого солидного низкого звучания. Короче - добрая работа... :) Всю конструкцию я планирую оклеить пленкой под дерево. Но для начала надо зашпаклевать и ошкурить края - как точно мне не отрезали на станке, как я не старался аккуратно все собрать - всё равно суммарная погрешность в 0,5-1мм таки присутствует. Вот почему всё равно плох ламинированный ДСП, ведь у него надо сразу на торец клеить ленту - короче, будет криво. А о целесообразности строительства самому, можно и поспорить, глядя на затраты...
Стоимость конструкции. Это конечно не 300$. Но замечу - это неактивный сабвуфер. Для сравнения с покупным, надо добавить сюда предусилитель с перестраиваемым фильтром, фазовращателем и усилитель мощности эдак на 100Вт, да и про блок питания нужно не забыть (возможно самое дорогое в нём). Поскольку я решил собирать усилитель сразу на 6 каналов, я не стал заморачиваться встраиванием усилителя в саб. Всё таки вибрация внутри корпуса большая, да и герметичность ящика с вентиляций усилителя совместить трудно. Вообще усилитель, это неблагодарная работа - жутко много хлопот. Я больше такой героизм не проявлю, наверное. О результатах конструирования усилителя на TDA7294 будет написана отдельная статья...
