ГУ-80

ГУ-80 - Генераторный пентод

Пентод ГУ-80 предназначен для усиления мощности и генерирования колебаний высокой частоты. Применяется в передающих устройствах и в мощных каскадах усилителей НЧ, в основном, в ультразвуковых генераторах.

Катод вольфрамовый торированный, карбидированный, прямого накала.
Работает в вертикальном положении, цоколем вниз.
Выпускается в стеклянном оформлении.
Срок службы не менее 1000 час.
Цоколь специальный. Штырьков 6.
Междуэлектродные емкости, пФ: Входная 28,5. Выходная 22,5. Проходная не более 0,1. Первая сетка - третья сетка 4,5.

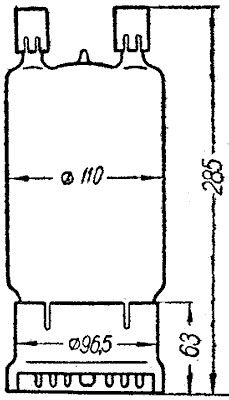

Основные размеры

Номинальные электрические данные

Напряжение накала, В	12,6
Ток накала, А	10,5
Напряжение на аноде, В	2000
Напряжение на третьей сетке, В	0
Напряжение на второй сетке, В	600
Напряжение смещения на первой сетке, В	- 140
Ток в цепи анода, мА	200
Крутизна характеристики, мА/В	5,5
Колебательная мощность в режиме усиления: напряжение смещения на 1-й сетке - 200 В, амплитуда напряжения возбуждения 300 В, ток в цепи анода 605 мА, ток в цепи 2-й сетки 200 мА, ток в цепи 1-й сетки 20 мА, частота 12 МГц, Вт	750
