ГУ-72
ГУ-72 - Генераторный
пентод
Пентод ГУ-72
предназначен для генерирования и усиления мощности ВЧ.
Схема соединений
- Катод вольфрамовый торированный, карбидированный, прямого накала.
- Выпускается в стеклянном оформлении.
- Срок службы не менее 1000 час.
- Цоколь специальный. Штырьков 7.
- Междуэлектродные емкости, пФ: Входная 18. Выходная 17. Проходная не более 0,15.

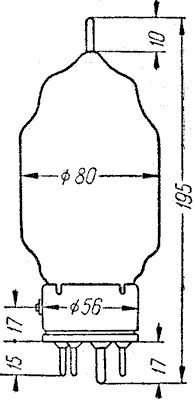

Основные размеры
Номинальные электрические данные
| Напряжение накала, В |
20
|
| Напряжение на аноде, В |
1500
|
| Напряжение на третьей сетке, В |
50
|
| Напряжение на второй сетке, В |
400
|
| Ток накала, А |
3
|
| Ток эмиссии катода, мА |
900
|
| Крутизна характеристики при напряжении на аноде 750 В, токе анода 150 мА и изменении на первой сетке на +/-10 В, мА/В |
4,2
|
| Коэффициент усиления по 1-й сетке относительно второй при напряжении на аноде 750 В, напряжении на 2-й сетке 300 и 400 В и токе анода 150 мА |
5
|
| Выходная мощность при напряжении на аноде 750 В, токе анода 150 мА и напряжении на первой сетке +/-10 В, Вт |
300
|
| Выходная мощность в режиме усиления при напряжении смещения -100 В, напряжении возбуждения 240 В, токе 1-й сетки 7 мА, токе 2-й сетки не более 62 мА, токе анода 190 мА и частоте 40 МГц, Вт |
150
|
