ГУ-32
ГУ-32 - Двойной
лучевой тетрод
Двойной лучевой тетрод
ГУ-32 предназначен для работы в качестве генератора и усилителя
высокочастотных колебаний в метровом диапазоне волн.
Выводы электродов (РШ3)
-
1 - подогреватель.
-
2 - 1-я сетка второго тетрода.
-
3 - вторая сетка, общая.
-
4 - катод и лучеобразующие пластины.
-
5 - средняя точка подогревателя.
-
6 - 1-я сетка первого тетрода.
-
7 - подогреватель.
-
А1 - анод первого тетрода.
-
А2 - анод второго тетрода.

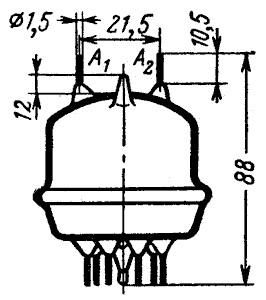

Основные размеры
-
Вес наибольший - 100 г.
-
Охлаждение естественное.
-
Устойчивость к воздействию окружающей среды: интервал рабочих температур от -60 до +70 град. Цельсия; относительная влажность при 40 град. Цельсия до 98%.
Основные параметры
|
Наименование
|
Мин.
|
Ном.
|
Макс.
|
| Ток накала при параллельном включении подогревателей, А |
0,9
|
1,6
|
1,32
|
| Ток накала при последовательном включении подогревателей, А |
0,72
|
0,8
|
0,88
|
| Ток анода, мА |
18,0
|
31,5
|
45,0
|
| Ток второй сетки, мА |
-
|
-
|
55
|
| Обратный ток первой сетки, мкА |
-
|
-
|
2
|
| Колебательная мощность (при токе 2-й сетки 11 мА, токе анода 1-го и 2-го тетродов 90 мА, токе 1-й сетки 2...6 мА и частоте 100...200 МГц), Вт |
14
|
-
|
-
|
| Снижение колебательной мощности при напряжении накала 11,3 В, % |
-
|
-
|
20
|
| Долговечность средняя, час |
500
|
-
|
-
|
| Критерии долговечности: | |||
| - колебательная мощность, Вт |
11
|
-
|
-
|
| - снижение колебательной мощности (при напряжении накала 11,3 В), Вт |
-
|
-
|
20
|
-
При напряжениях: накала при параллельном включении подогревателей 6,3 В; анода 0,4 кВ; 2-й сетки 250 В; токе анода 19 мА.
-
Междуэлектродные емкости: Сетка-катод 7,8 пФ. Анод-катод 3,8 пФ. Сетка-анод 0,5 пФ.
