   ГУ-13

ГУ-13 - Генераторный лучевой тетрод
Генераторный лучевой тетрод ГУ-13 предназначен для генерирования и усиления ВЧ колебаний в радиотехнических установках общего применения.

Выводы электродов (РШ-18-2)

  • 2 - Катод.

  • 3 - Катод.

  • 5 - Вторая сетка.

  • 6 - Первая сетка.

  • 7 - Пластины лучеобразующие.

  • А - Анод, верхний вывод-колпачек.

  • Рабочее положение вертикальное.

  • Междуэлектродные емкости, пФ Сетка-катод 13,0...19,0. Анод-катод 10,5...17,5. Сетка-анод 0,25.

  • Оформление - стеклянное.

  • Вес наибольший - 300 г.

  • Интервал рабочих температур от -60 до +60 град. Цельсия.

  • Относительная влажность при 20 град. Цельсия до 98 %.

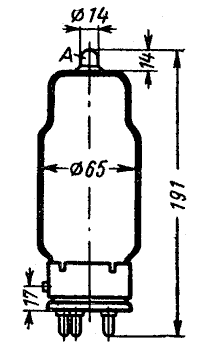

Внешний вид лампы ГУ-13

Основные параметры

Наименование
Мин.
Ном.
Макс.
Ток накала, А
4,7
5,1
5,5
Ток анода (при напряжении первой сетки минус 35 В), мА
30
45
65
Обратный ток первой сетки, мкА
-
-
10
Колебательная мощность (при напряжении первой сетки минус 100 В), Вт
220
-
-
Колебательная мощность (при напряжении накала 9 В и напряжении первой сетки минус 100 В), Вт
176
-
-
Крутизна характеристики (при анодном токе 60 мА), мА/В
4,7
5,1
5,5
Сопротивление изоляции между катодом и цоколем, МОм
20
-
-
Сопротивление изоляции между электродами, МОм
20
-
-
Долговечность средняя, час
500
-
-

При напряжениях накала 10 В; анода 2000 В; второй сетки 400 В и токе анода 50 мА.

Режим работы лампы ГУ-13 для линейного усиления SSB сигналов

Класс усиления "АВ1"

  • Напряжение анода 2500 В.

  • Напряжение экранной сетки 750 В.

  • Напряжение управляющей сетки минус 95 В.

  • Ток покоя анода 25 мА.

  • Ток анода (максимальный сигнал) 145 мА.

  • Амплитуда напряжения возбуждения 90 В.

  • Мощность возбуждения 0 Вт.

  • Сопротивление нагрузки 9660 Ом.

  • Полезная мощность 245 Вт.

Класс усиления "АВ2"

  • Напряжение анода 2250 В.

  • Напряжение экранной сетки 750 В.

  • Напряжение управляющей сетки минус 90 В.

  • Ток покоя анода 23 мА.

  • Ток анода (максимальный сигнал) 158 мА.

  • Амплитуда напряжения возбуждения 115 В.

  • Мощность возбуждения 0,1 Вт.

  • Сопротивление нагрузки 8700 Ом.

  • Полезная мощность 258 Вт.

Класс усиления "АВ2"

  • Напряжение анода 2500 В.

  • Напряжение экранной сетки 750 В.

  • Напряжение управляющей сетки минус 95 В.

  • Ток покоя анода 25 мА.

  • Ток анода (максимальный сигнал) 180 мА.

  • Амплитуда напряжения возбуждения 118 В.

  • Мощность возбуждения 0,2 Вт.

  • Сопротивление нагрузки 8300 Ом.

  • Полезная мощность 325 Вт.

Класс усиления "В" с общей сеткой (1)

  • Напряжение анода 2000 В.

  • Напряжение экранной сетки 0 В.

  • Напряжение управляющей сетки 0 В.

  • Ток покоя анода 24 мА.

  • Ток анода (максимальный сигнал) 124 мА.

  • Амплитуда напряжения возбуждения 87 В.

  • Мощность возбуждения 10 Вт.

  • Сопротивление нагрузки 9800 Ом.

  • Полезная мощность 158 Вт.

Класс усиления "В" с общей сеткой (2)

  • Напряжение анода 2500 В.

  • Напряжение экранной сетки 0 В.

  • Напряжение управляющей сетки 0 В.

  • Ток покоя анода 30 мА.

  • Ток анода (максимальный сигнал) 200 мА.

  • Амплитуда напряжения возбуждения 137 В.

  • Мощность возбуждения 25 Вт.

  • Сопротивление нагрузки 7500 Ом.

  • Полезная мощность 345 Вт.

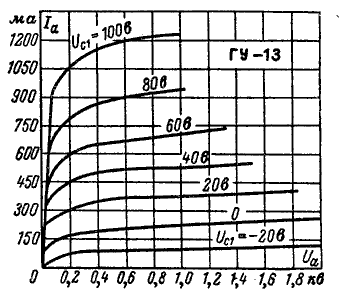

Анодная характеристика

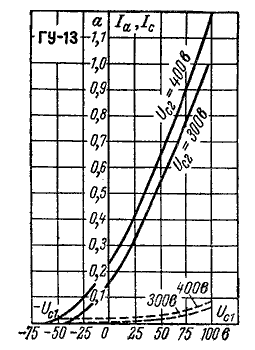

Анодно-сеточная характеристика

Предельные эксплуатационные данные

Напряжение накала наибольшее, В
10,5
Напряжение накала наименьшее, В
9,56
Напряжение анода наибольшее, В
2000
Напряжение второй сетки наибольшее, В
400
Мощность, рассеиваемая анодом, наибольшая, Вт
100
Мощность, рассеиваемая второй сеткой, наибольшая, Вт
22
Рабочая частота наибольшая, МГц
30
