Оформление - стеклянное с цоколем.
-
Рабочее положение - вертикальное анодом вверх.
-
Охлаждение - естественное.
-
Междуэлектродные емкости, пФ - сетка-катод 18,0; анод-катод 17,0; сетка-анод 0,15.
-
Вес наибольший - 320 г.
Схема соединений:
-
1 - гильза цоколя.
-
2 - катод.
-
4 - 2-я сетка.
-
5 - 1-я сетка.
-
6 - 3-я сетка.
-
7 - катод.
-
А - анод (верхний вывод).

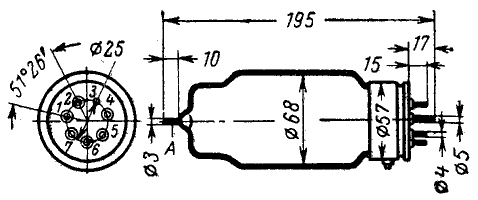

Внешний вид
Основные параметры
|
Наименование
|
Мин.
|
Ном.
|
Макс.
|
| Ток накала, А |
2,7
|
3
|
3,3
|
| Обратный ток 1-й сетки (при токе анода 83 мА), мкА |
-
|
-
|
30
|
| Ток анода (при отрицательных напряжениях на 3-й сетке 350 В и на 1-й сетке 50 В), мА |
-
|
-
|
35
|
| Ток эмиссии (при напряжении 180 В), мА |
900
|
-
|
-
|
| Крутизна характеристики (при напряжении анода 600 В, токе анода 150 и 200 мА), мА/В |
3,5
|
4,2
|
4,9
|
| Коэффициент усиления по 1-й сетке относительно 2-й (при напряжении анода 750 В, напряжении 2-й сетки 300 В, токе анода 130 мА) |
4
|
5
|
6
|
| Колебательная мощность (при отрицательном напряжении 1-й сетки 100 В и напряжении возбуждения 215 В), Вт |
250
|
-
|
-
|
| Колебательная мощность (при напряжении накала 18 В, отрицательном напряжении 1-й сетки 100 В, напряжении возбуждения 215 В, токе анода 250 мА и частоте 20 МГц), Вт |
200
|
-
|
-
|
| Колебательная мощность, Вт |
250
|
-
|
-
|
| Сопротивление изоляции между электродами, МОм |
20
|
-
|
-
|
| Долговечность, час |
1000
|
-
|
-
|
| Критерии долговечности | |||
| - колебательная мощность (при отрицательном напряжении 1-й сетки 100 В и напряжении возбуждения 215 В), Вт |
200
|
-
|
-
|
| - колебательная мощность (при напряжении накала 18 В, отрицательном напряжении 1-й сетки 100 В и напряжении возбуждения 215 В), Вт |
180
|
-
|
-
|
При напряжениях накала 20 В; анода 1500 В; второй сетки 400 В; третьей сетки 50 В и токе анода 250 мА.

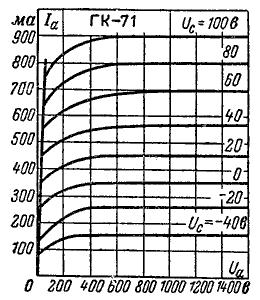

Анодная характеристика

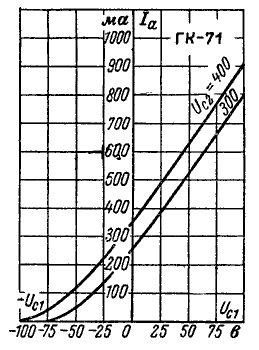

Анодно-сеточная характеристик
Предельные эксплуатационные данные
| Напряжение накала наибольшее, В |
22
|
| Напряжение накала наименьшее, В |
18
|
| Напряжение анода наибольшее, В |
1500
|
| Напряжение 2-й сетки наибольшее, В |
400
|
| Мощность, рассеиваемая анодом, наибольшая, Вт |
125
|
| Мощность, рассеиваемая 2-й сеткой, наибольшая, Вт |
25
|
| Рабочая частота наибольшая, МГц |
20
|
Режим работы лампы ГК-71 для линейного усиления SSB сигналов
Класс усиления "АВ1"
-
Напряжение анода 1500 В.
-
Напряжение экранной сетки 400 В.
-
Напряжение управляющей сетки минус 68 В.
-
Ток покоя анода 40 мА.
-
Ток анода (максимальный сигнал) 160 мА.
-
Амплитуда напряжения возбуждения 68.
-
Мощность возбуждения 0 Вт.
-
Сопротивление нагрузки 5700 Ом.
-
Полезная мощность 140 Вт.
Класс усиления "В"
-
Напряжение анода 1500 В.
-
Напряжение экранной сетки 450 В.
-
Напряжение управляющей сетки минус 80 В.
-
Ток покоя анода 27 мА.
-
Ток анода (максимальный сигнал) 240 мА.
-
Амплитуда напряжения возбуждения 170.
-
Мощность возбуждения 1,2 Вт.
-
Сопротивление нагрузки 3800 Ом.
-
Полезная мощность 240 Вт.
Класс усиления "В" с общей сеткой
-
Напряжение анода 2000 В.
-
Напряжение экранной сетки 0 В.
-
Напряжение управляющей сетки 0 В.
-
Ток покоя анода 18 мА.
-
Ток анода (максимальный сигнал) 220 мА.
-
Амплитуда напряжения возбуждения 133.
-
Мощность возбуждения 36 Вт.
-
Сопротивление нагрузки 5500 Ом.
-
Полезная мощность 290 Вт.
