Г-807 - Генераторный лучевой тетрод

Лучевой тетрод Г-807 предназначен для усиления и генерирования ВЧ в передающих устройствах, в каскадах строчной развертки телевизионных приемников, в оконечных каскадах мощности НЧ. Зарубежный аналог 807.

Схема соединения электродов

1 и 5 - Подогреватель (накал).
2 - Вторая сетка.
3 - Первая сетка.
4 - Катод.
Анод - верхний колпачек на баллоне.

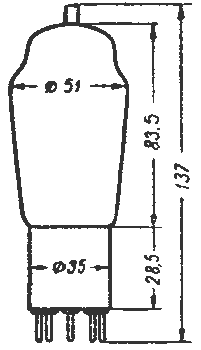

Основные размеры

Катод оксидный косвенного накала.
Работает в любом положении.
Выпускается в стеклянном оформлении.
Срок службы не менее 500 час.
Цоколь специальный. Штырьков 5.
Междуэлектродные емкости, пФ: Входная 12. Выходная 7. Проходная 0,2.
Номинальные электрические данные:

Напряжение накала, В	6,3
Напряжение на аноде, В	600
Напряжение на второй сетке, В	300
Напряжение смещения на первой сетке, В	- 20
Ток накала, мА	900
Ток в цепи анода при смещении на первой сетке минус 20 В, мА	100
Ток в цепи анода при смещении на первой сетке минус 29 В, мА	36
Ток второй сетки при напряжении смещения на первой сетке минус 20 В, мА	20
Ток в цепи второй сетки при напряжении смещения на первой сетке минус 29 В, мА	4
Крутизна характеристики, мА/В	10
Крутизна характеристики при напряжении на аноде и второй сетке 250 В и напряжении смещения на первой сетке минус 14 В, мА/В	5,9
Выходная мощность в режиме генерирования на частоте 120 МГц, Вт	40
Выходная мощность на частоте 15 МГц при токе анода не более 100 мА, токе первой сетки около 6 мА, напряжении на второй сетке 200 В и сопротивлении в цепи первой сетки 10 кОм, Вт	33
Сопротивление изоляции между катодом и подогревателем при напряжении между катодом и подогревателем 200 В, МОм	2

В некоторых случаях при применении тетрода Г-807 в усилителях мощности низкой частоты, если напряжение на аноде не превышает 350 В, его можно заменить тетродом 6П3С с заменой ламповой панельки. Результаты замены эффективны.

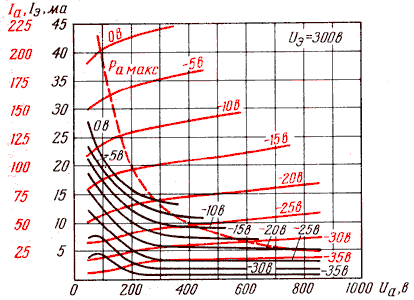

Анодная характеристика

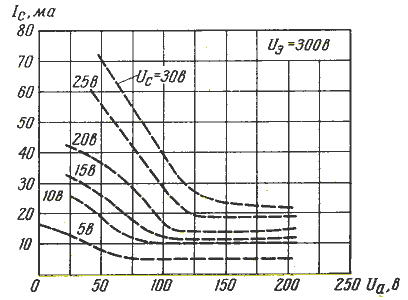

Анодно сеточная характеристика
