6С62Н - Триод

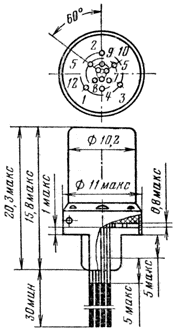

Основные размеры лампы 6С62Н.
Общие данные
Триод 6С62Н предназначен для усиления
слабых сигналов.
Оформление - в металлокерамической оболочке, сверхминиатюрное. Масса 3 г.
Междуэлектродные емкости, пФ
Входная 2.7 +- 0.8 пФ. Выходная 2.4 +-
0.7 пФ. Проходная 1.3 +- 0.3 пФ.
Номинальные электрические
данные
при Uн = 6.3 В, Uа
= 120 В
| Ток накала, мА |
135 +- 25 |
| Ток анода, мА |
0.4 |
| Крутизна характеристики, мА/В |
1.7 |
| Коэффициент усиления динамический (при Uа.ист
= 200 В, Rа = 220 кОм, Rс = 1 МОм, f = 1000
Гц, Uвх
= 5 - 10 мВ) |
90 |
| Напряжение низкочастотных шумов (при Uс =
-0.4 В, Rа
= 1.5 кОм), мкВ |
не более 2 |
| Напряжение виброшумов (при Rа = 2 кОм),
мВ |
не более 50 |
| Наработка, ч |
не менее 2000 |
| Критерий оценки: |
|
| коэффициент усиления
динамический |
не менее 70 |
Предельно допустимые электрические
величины
| Напряжение накала, В |
5.7 - 7 |
| Напряжение анода, В |
250 |
| Напряжение анода при запертой лампе, В |
330 |
| Напряжение сетки отрицательное, В |
55 |
| Напряжение между катодом и подогревателем, В |
100 |
| Ток катода, мА |
15 |
| Мощность, рассеиваемая анодом, Вт |
1.2 |
| Мощность, рассеиваемая сеткой, Вт |
0.02 |
| Сопротивление в цепи сетки, МОм |
10 |
| Температура баллона лампы, град. С |
250 |
| Интервал рабочих температур окружающей среды, град.
С |
от -60 до +125 |
Анодные характеристики
Анодно-сеточные характеристики
|
