6П3С

6П3С - Выходной лучевой тетрод

Лучевой тетрод 6П3С предназначен для усиления мощности в выходных однотактных и двухтактных каскадах УНЧ; как ВЧ генератор в магнитофонах, передающих устройствах и др. аппаратуре. Зарубежные аналоги: 6L6 (G, GB), 6CN5. Приближенные аналоги: 6L50 (V), EL35, EL39, 1622, 5881, 5932, 7581 (A).

Катод оксидный косвенного накала.
Работает в любом положении.
Выпускается в стеклянном оформлении цилиндрической и фигурной формы.
Срок службы не менее 500 час.
Цоколь октальный с ключом. Штырьков 6.
Междуэлектродные емкости, пФ: Входная 11+/-2. Выходная 8,2+/-1,5. Проходная не более 1.

Номинальные электрические данные

*Параметр*	*Значение*	*Допуск +/-*
Напряжение накала, В	6,3
Напряжение на аноде, В	250
Напряжение на второй сетке, В	250
Напряжение смещения на первой сетке, В	- 14
Ток накала, мА	900	60
Ток в цепи анода, ма	72	14
Ток в цепи второй сетки, мА	не более 8
Крутизна характеристики, мА/В	6	0,8
Выходная мощность, отдаваемая при переменном напряжении на первой сетке 9,8 В и сопротивлении нагрузки в цепи анода 2500 Ом, Вт	5,4
Выходная мощность при напряжении накала 5,7 В, Вт	не менее 4
Внутренне сопротивление, кОм	22,5
Коэффициент усиления	13,5

Предельно допустимые электрические величины

Наибольшее напряжение накала, В	7
Наименьшее напряжение накала, В	5,7
Наибольшее напряжение на аноде, В	400
Наибольшее напряжение на второй сетке, В	300
Наибольшая мощность, рассеиваемая на аноде, Вт	20,5
Наибольшая мощность, рассеиваемая на второй сетке, Вт	2,75
Наибольшее постоянное напряжение между катодом и подогревателем, В	200
Наибольший ток утечки между катодом и подогревателем, мкА	100
Наибольшее сопротивление в цепи первой сетки, МОм	0,5

Режим лампы 6П3С при усилении мощности для генератора с посторонним возбуждением в классе С

Напряжение источника анодного питания, В	450
Напряжение смещения на первой сетке при сопротивлении в цепи катода 500 Ом, В	- 50
Напряжение смещения на второй сетке при сопротивлении в цепи второй сетки 17 кОм, В	250
Анодный ток при наличии возбуждения, мА	95
Ток в цепи второй сетки, мА	9
Мощность возбуждения, Вт	0,25...0,5
Амплитуда напряжения возбуждения, В	80
Полезная выходная мощность, Вт	20...25

В форсированном режиме, повышая напряжение на аноде до 500...600 В, при напряжении на 2-й сетке 250 В, за счет снижения срока службы лампы можно снять мощность до 30...35 Вт.
В удвоителе частоты, повышая напряжение смещения на 1-й сетке до 80 В и увеличивая амплитуду напряжения возбуждения до 110 В, можно снять с лампы мощность на второй гармонике до 12 Вт.

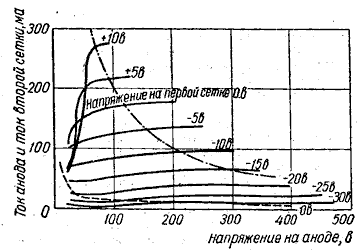

Характеристики зависимости токов анода и 2-й сетки от напряжения на аноде

При напряжении на второй сетке 250 В.

Ток в цепи анода ________
Ток в цепи второй сетки --------
Наибольшая мощность, рассеиваемая на аноде -.-.-.-.-

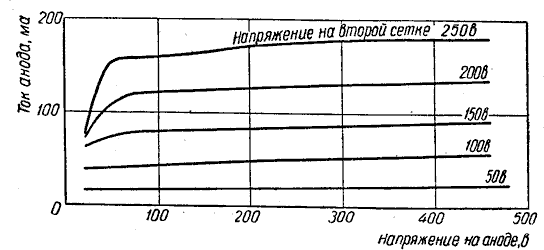

Характеристики зависимости тока анода от напряжения на аноде

При разных напряжениях на 2-й сетке и напряжении на 1-й сетке 0 В.
