1, 6 и 8 - свободные.
-
2 - 1-я сетка.
-
3 - катод и 3-я сетка.
-
4 и 5 - подогреватель (накал).
-
7 - анод.
-
9 - 2-я сетка.
-
Катод оксидный косвенного накала.
-
Работает в любом положении.
-
Выпускается в стеклянном пальчиковом оформлении.
-
Срок службы не менее 1000 час.
-
Цоколь штырьковый с пуговичным дном. Штырьков 9.
-
Междуэлектродные емкости, пФ: Входная 11. Выходная 7. Проходная не более 0,2.
Номинальные электрические параметры
|
Параметр
|
Значение
|
| Напряжение накала, В |
6,3
|
| Напряжение на аноде, В |
250
|
| Напряжение на второй сетке, В |
250
|
| Сопротивление в цепи катода для автоматического смещения, Ом |
120
|
| Напряжение смещения на первой сетке, В |
- 6,5
|
| Ток в цепи накала, мА |
0,76
|
| Ток в цепи анода, мА |
48
|
| Ток в цепи второй сетки, мА |
не более 7
|
| Крутизна характеристики, мА/В |
11,3
|
| Внутреннее сопротивление, кОм |
около 30
|
| Коэффициент усиления в триодном включении |
20
|
| Выходная мощность, Вт |
5,1
|
Предельно допустимые электрические параметры
|
Параметр
|
Значение
|
| Наибольшее напряжение накала, В |
6,9
|
| Наименьшее напряжение накала, В |
5,7
|
| Наибольшее напряжение на аноде, В |
300
|
| Наибольшее напряжение на второй сетке, В |
300
|
| Наибольшая мощность, рассеиваемая на аноде, Вт |
12
|
| Наибольшая мощность, рассеиваемая на второй сетке, Вт |
2
|
| Наибольший ток в цепи катода, мА |
66
|
| Наибольшее постоянное напряжение между катодом и подогревателем, В |
100
|
| Наибольшее сопротивление в цепи первой сетки, МОм |
1
|
Рекомендуемые режимы эксплуатации лампы 6П14П
|
Электрические
величины
|
Режимы
|
|||
|
I
|
II
|
III
|
IV
|
|
| Напряжение на аноде, В |
250
|
250
|
250
|
250
|
| Напряжение на второй сетке, В |
250
|
250
|
250
|
250
|
| Напряжение смещения на первой сетке, В |
- 6
|
- 6
|
-
|
-
|
| Сопротивление в цепи катода для автоматического смещения, Ом |
-
|
-
|
120
|
120
|
| Эффективное напряжение на первой сетке, В |
3,4
|
4,2
|
3,4
|
4,2
|
| Ток в цепи анода, мА |
50
|
52
|
46
|
47
|
| Ток в цепи второй сетке, мА |
7,1
|
7,6
|
6,5
|
6,8
|
| Сопротивление в цепи анода, кОм |
5,2
|
4,0
|
5,2
|
4,0
|
| Выходная мощность, Вт |
4,5
|
5,7
|
4,2
|
5,4
|
| Коэффициент нелинейных искажений, % |
6,5
|
10
|
8
|
10,7
|

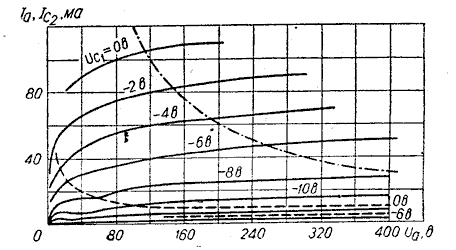

Зависимость токов анода и 2-й сетки от напряжения на аноде
При напряжении на второй сетки 250 В.
-
ток в цепи анода ______
-
ток в цепи второй сетки --------
-
наибольшая мощность, рассеиваемая на аноде -.-.-.-.-

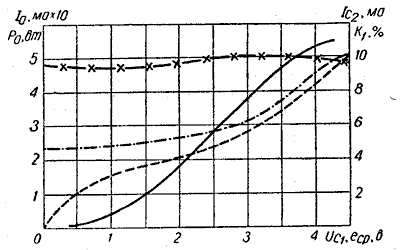

Зависимость выходной мощности, коэфициента нелинейных искажений, токов анода и 2-й сетки от эффективного напряжения на 1-й сетке
При напряжении на аноде и второй сетке 250 В, напряжении смещения 6 В и сопротивлении нагрузки 5200 Ом.
-
ток в цепи анода -x-x-x-x
-
ток в цепи второй сетки -.-.-.-.-.
-
выходная мощность _________
-
коэффициент нелинейных искажений ----------
